Supermicro SSG-136R-4MU32JBF | 1U All-Flash NVMe JBOF – 32x U.2/U.3
Supermicro SSG-110P-NTR10, yüksek hızlı all-flash depolama uygulamaları için geliştirilen 1U UP Storage Server platformudur. Tek 3rd Gen Intel Xeon Scalable işlemci ve 8x DDR4 DIMM ile 2 TB’a kadar bellek sunar. Ayrıca ön bölümde 10x hot-swap 2.5″ PCIe 4.0 NVMe sürücü yuvası bulunur. Buna ek olarak sistem 2x NVMe/SATA M.2, 2x 10GBASE-T ve 1x PCIe 4.0 x16 FHHL genişleme yuvası sağlar. Böylece sanallaştırma, bulut ve all-flash storage iş yükleri için kompakt bir platform oluşturur.

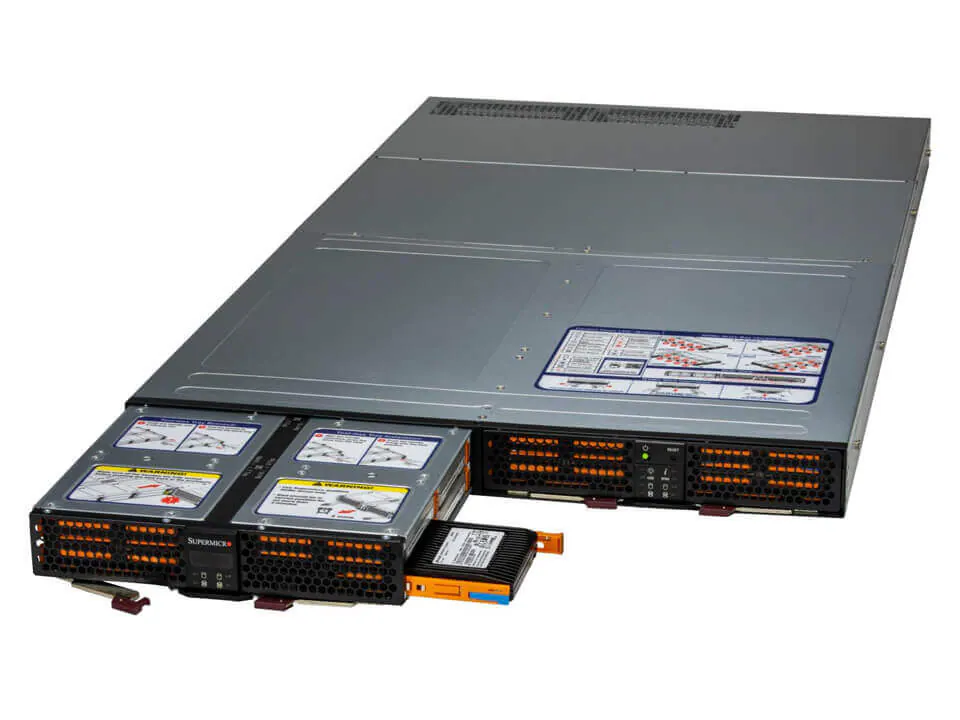

Supermicro SSG-136R-4MU32JBF, yüksek hızlı all-flash depolama uygulamaları için geliştirilen 1U NVMe JBOF platformudur. Sistem 32 adet front hot-swap 2.5" U.2/U.3 NVMe sürücü yuvası sunar. Bunun yanında PCIe 4.0 altyapısı host sistem ile yüksek bant genişlikli veri aktarımını destekler.
Bu ürün klasik CPU tabanlı bir storage server değildir. Bunun yerine NVMe sürücüleri harici bir host sisteme bağlayan JBOF mimarisi kullanır. Ayrıca dört PCIe Gen4 rear I/O portu ve iki PCIe 4.0 x16 FHHL slot sunar. Böylece yoğun NVMe kapasitesi tek 1U kasada toplanır.
1U All-Flash NVMe JBOF Mimarisi
SSG-136R-4MU32JBF, 32 NVMe sürücüyü tek 1U rack alanında toplar. Ayrıca ön yüklemeli hot-swap yapı sürücülere hızlı erişim sağlar. Bunun yanında PCIe 4.0 bağlantısı host sistem ile depolama kasası arasında yüksek bant genişliği sunar. Sonuç olarak platform all-flash depolama yoğunluğunu artırır.
Supermicro SSG-136R-4MU32JBF Genel Bakış
Platform doğrudan CPU veya sistem belleği barındıran klasik bir storage server değildir. Bunun yerine JBOF yapısı NVMe sürücüleri desteklenen host sisteme PCIe üzerinden bağlar.
Ayrıca Supermicro desteklenen host sistemlerle birlikte PCIe Gen4 x16 NVMe retimer kullanımını listeler. Böylece depolama kaynakları host sistemin işlemci ve bellek altyapısından yararlanabilir.
Öne Çıkan Özellikler
Teknik Özellikler
Sistem ve Depolama
| Ürün Kodu | SSG-136R-4MU32JBF | Üretici | Supermicro |
|---|---|---|---|
| Sistem Tipi | All-Flash NVMe JBOF | Form Faktör | 1U Rackmount |
| Kasa | CSE-136TS-R000JNP-U2 | PCIe Switch Board | BPN-NVME4-136PL-J |
| Toplam Sürücü Yuvası | 32x | Sürücü Boyutu | 2.5" |
| Sürücü Tipi | NVMe | Arabirim | U.2 / U.3 |
| Hot-Swap | 32x Front | PCIe Nesli | PCIe 4.0 |
PCIe ve Yönetim
| Rear I/O | 4x PCIe Gen4 | PCIe Slot | 2x PCIe 4.0 x16 |
|---|---|---|---|
| Slot Tipi | FHHL | Yönetim | IPMI |
| BMC LAN | 2x RJ45 1GbE | Network Controller | Realtek |
| Host Bağlantısı | PCIe Gen4 x16 | NVMe Retimer | AOC-SLG4-4X4T-O |
Güç, Soğutma ve Fiziksel Yapı
| Güç Kaynağı | 2x 1000W Redundant | PSU Verimliliği | Titanium %96 |
|---|---|---|---|
| Fan | 8x 40 mm'e kadar | Renk | Silver |
| Yükseklik | 43.6 mm | Genişlik | 438.4 mm |
| Derinlik | 811.7 mm | Net Ağırlık | 22.2 kg |
| Brüt Ağırlık | 29.5 kg | RoHS | Uyumlu |

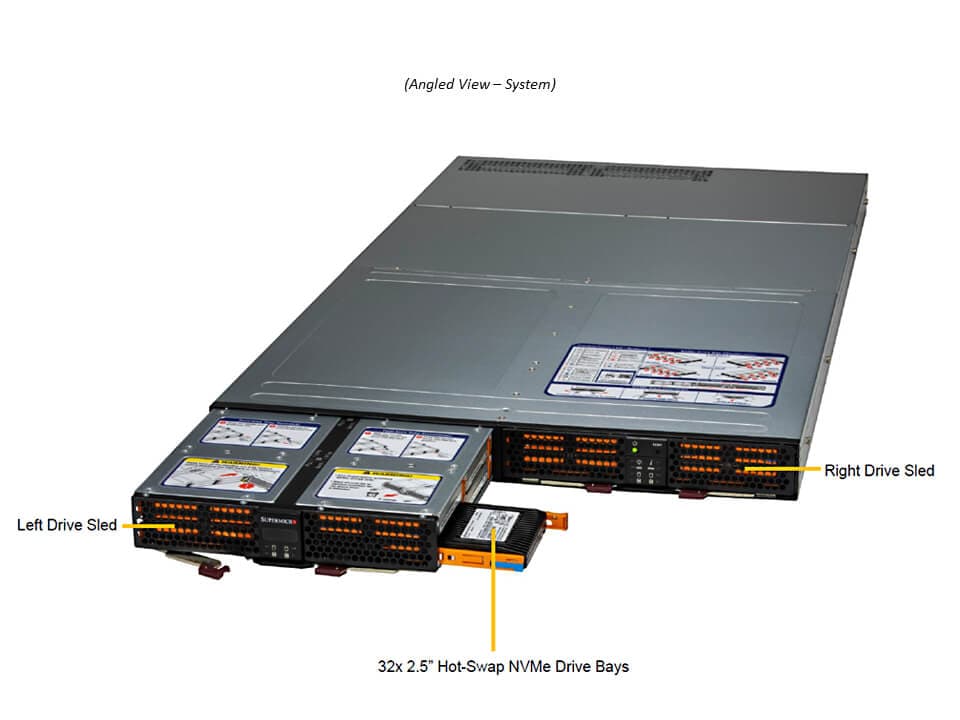

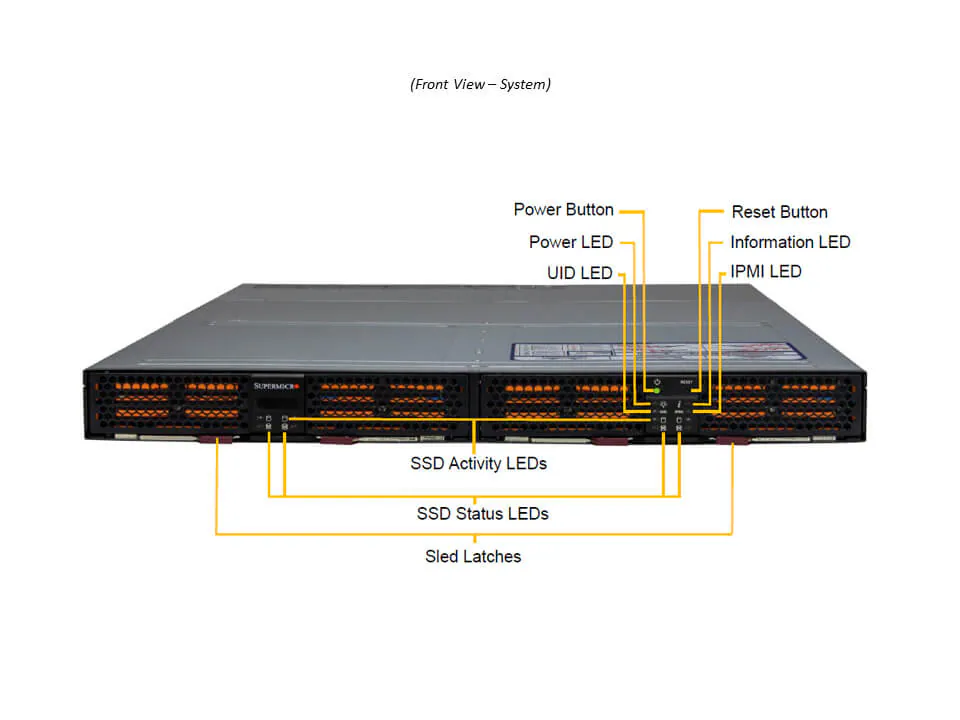

32x U.2/U.3 NVMe Hot-Swap
Ön bölüm 32 adet hot-swap 2.5" NVMe sürücü yuvası sunar. Ayrıca Supermicro hem U.2 hem de U.3 NVMe sürücüler için destek belirtir.
Böylece yoğun all-flash depolama tek 1U sistem içinde kurulabilir. Bunun yanında hot-swap yapı sürücü değişimini kolaylaştırır. Sonuç olarak bakım süreçleri fiziksel depolama yoğunluğunu azaltmadan yürütülebilir.

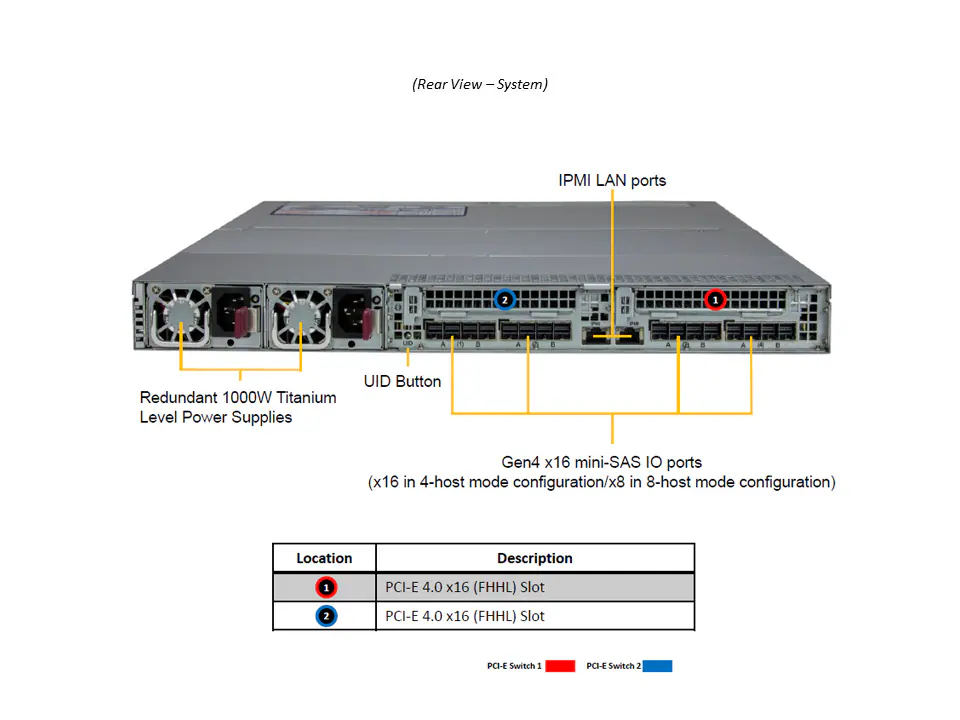

PCIe 4.0 Host Bağlantısı
JBOF mimarisi depolama kasasını host sisteme PCIe 4.0 üzerinden bağlar. Ayrıca Supermicro PCIe Gen4 x16 NVMe retimer kartını desteklenen bağlantı bileşeni olarak listeler.
Böylece NVMe sürücüler host sistem tarafından yüksek bant genişliğiyle kullanılabilir. Bunun yanında dört arka PCIe Gen4 I/O portu bağlantı seçeneklerini genişletir.
2x PCIe 4.0 x16 FHHL
Sistem iki adet PCIe 4.0 x16 FHHL genişleme yuvası sunar. Böylece gerekli NVMe retimer ve bağlantı kartları için genişleme alanı oluşur.
Bunun yanında PCIe 4.0 altyapısı yüksek hızlı all-flash depolama trafiğini destekler. Sonuç olarak JBOF sistemi yüksek bant genişliği gerektiren veri merkezi uygulamalarına uyum sağlar.
IPMI ile Uzaktan Yönetim
Supermicro sistem için IPMI yönetimi ve dedicated LAN bağlantısı sunar. Böylece JBOF kasasının durumu uzaktan izlenebilir.
Ayrıca yönetim bağlantısı depolama veri yolundan bağımsız çalışır. Bunun sonucunda sistem yönetimi ve NVMe veri trafiği birbirinden ayrılabilir.

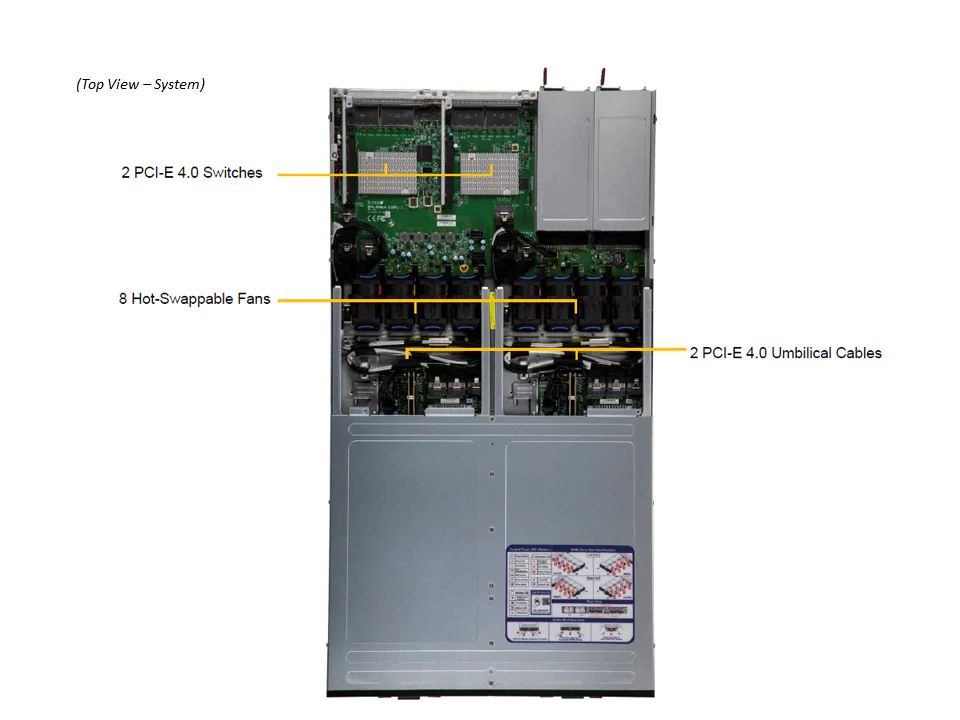

1000W Titanium Redundant Güç
Güç altyapısını 2 adet 1000W redundant PSU oluşturur. Ayrıca güç kaynakları Titanium sınıfında %96 verimlilik sunar.
Bunun yanında sistem 8 adede kadar ağır hizmet tipi 40 mm fan kullanır. Böylece 1U kasadaki yoğun NVMe sürücü yapısı için gerekli hava akışı sağlanır.
Depolama Hakkında Sık Sorulan Sorular
SSG-136R-4MU32JBF kaç NVMe sürücü destekler?
Bu model bir storage server mı yoksa JBOF mu?
Hot-swap desteği var mı?
Host bağlantısı nasıl yapılır?
Donanım Hakkında Sık Sorulan Sorular
Bu modelde işlemci bulunuyor mu?
Kaç PCIe genişleme yuvası bulunur?
Uzaktan yönetim desteği var mı?
Güç kaynağı nedir?
NVMe sürücü, PCIe bağlantısı ve uyumlu host sistem seçenekleri hakkında bilgi almak için iletişime geçebilirsiniz.
Tüm Özellikler
| Marka | Supermicro |
|---|---|
| Form Faktör | 1U |
| Sürücü Yuvası | 32x Hot-Swap |
| Sürücü Boyutu | 2.5" |
| PCIe | PCIe 4.0 |
| Güç Kaynağı | 2x 1000W Titanium |
