Supermicro SSG-540P-E1CTR45H, yüksek kapasiteli kurumsal depolama uygulamaları için geliştirilen 4U UP Storage Server platformudur. Tek 3rd Gen Intel Xeon Scalable işlemci ve 8x DDR4 DIMM ile 2 TB’a kadar bellek sunar. Ayrıca varsayılan yapıda 45x top-loading hot-swap 3.5" SAS/SATA ve 2x arka hot-swap 2.5" SATA yuvası bulunur. Böylece toplam fiziksel sürücü bay sayısı 47’ye ulaşır. Buna ek olarak Broadcom 3908 SAS hardware RAID, 2x 10GBASE-T ve PCIe 4.0 genişleme desteği sunar.
Supermicro SSG-540P-E1CTR45H | 4U UP Storage Server – 45x Top-Loading Hot-Swap
Supermicro SSG-540P-E1CTR45H, yüksek kapasiteli kurumsal depolama uygulamaları için geliştirilen 4U UP Storage Server platformudur. Tek 3rd Gen Intel Xeon Scalable işlemci ve 8x DDR4 DIMM ile 2 TB’a kadar bellek sunar. Ayrıca varsayılan yapıda 45x top-loading hot-swap 3.5″ SAS/SATA ve 2x arka hot-swap 2.5″ SATA yuvası bulunur. Böylece toplam fiziksel sürücü bay sayısı 47’ye ulaşır. Buna ek olarak Broadcom 3908 SAS hardware RAID, 2x 10GBASE-T ve PCIe 4.0 genişleme desteği sunar.
Supermicro SSG-540P-E1CTR45H, yüksek kapasiteli kurumsal depolama uygulamaları için geliştirilen 4U UP Storage Server platformudur. Sistem tek 3rd Gen Intel Xeon Scalable işlemci kullanır. Bunun yanında 8 DIMM yuvası 2 TB'a kadar ECC DDR4-3200 bellek kapasitesi sunar.
Depolama tarafında 45 adet top-loading hot-swap 3.5" SAS/SATA sürücü yuvası bulunur. Ayrıca arka bölüm 2 adet hot-swap 2.5" SATA yuvası sunar. Böylece varsayılan yapı toplam 47 fiziksel bay sağlar. Buna ek olarak Broadcom 3908 SAS hardware RAID altyapısı veri koruma seçeneklerini genişletir.
47 Bayli 4U Depolama Mimarisi
SSG-540P-E1CTR45H, yüksek kapasiteyi donanım RAID altyapısıyla aynı 4U sistemde birleştirir. Ayrıca 45 top-loading SAS/SATA yuvası ana depolama alanını oluşturur. Buna ek olarak iki arka 2.5" SATA yuvası ek depolama alanı sağlar. Sonuç olarak varsayılan yapı 47 fiziksel bay ve Broadcom 3908 RAID desteği sunar.
Supermicro SSG-540P-E1CTR45H Genel Bakış
Platform tek Socket P+ LGA-4189 üzerinde 3rd Gen Intel Xeon Scalable işlemcileri destekler. Ayrıca Supermicro 40 çekirdek, 80 thread ve 60 MB cache seviyesine kadar CPU desteği belirtir.
Bunun yanında hava soğutmalı yapı 270W'a kadar işlemci TDP değerini destekler. Böylece depolama servisleri ve veri yoğun uygulamalar güçlü işlem kapasitesinden yararlanabilir.
Öne Çıkan Özellikler
Teknik Özellikler
İşlemci ve Bellek
| Ürün Kodu | SSG-540P-E1CTR45H | Üretici | Supermicro |
|---|---|---|---|
| Sistem Tipi | UP Storage Server | Form Faktör | 4U Rackmount |
| Anakart | Super X12SPi-TF | Kasa | CSE-946LTS-R1K66P1 |
| CPU Soketi | Single Socket P+ LGA-4189 | İşlemci | 3rd Gen Intel Xeon Scalable |
| Çekirdek / Thread | 40 Core / 80 Thread'e kadar | CPU Cache | 60 MB'a kadar |
| CPU TDP | 270W'a kadar | Bellek Yuvası | 8x DDR4 DIMM |
| Maksimum Bellek | 2 TB DDR4 | Bellek Hızı | 3200 MT/s |
| Bellek Tipi | ECC RDIMM / LRDIMM | Optane | Persistent Memory 200 Series |
Depolama ve Ağ
| Top-Loading Sürücü | 45x 3.5" Hot-Swap | Arabirim | SAS3 / SATA3 |
|---|---|---|---|
| Arka Sürücü | 2x 2.5" Hot-Swap | Varsayılan Arka Arabirim | SATA |
| Varsayılan Toplam Bay | 47x | Opsiyonel Toplam Bay | 49x |
| Opsiyonel Arka Yuva | 2x 2.5" Hot-Swap | Opsiyonel Arabirim | PCIe 4.0 NVMe / SAS / SATA |
| RAID Controller | Broadcom 3908 | SAS Hızı | 12Gbps |
| SAS RAID | 0 / 1 / 5 / 6 / 10 / 50 / 60 | SATA RAID | 0 / 1 / 5 / 10 |
| NVMe RAID | 0 / 1* | M.2 | 1x PCIe 3.0 x4 NVMe / SATA |
| M.2 Boyutu | 2280 / 22110 | SuperDOM | 2x |
| Ağ | 2x 10GBASE-T RJ45 | Ağ Denetleyici | Intel X550 |
| BMC LAN | 1x 1GbE RJ45 | Video | 1x VGA |
PCIe, Güç ve Fiziksel Yapı
| PCIe x16 | 2x PCIe 4.0 x16 LP | PCIe x8 | 2x PCIe 4.0 x8 LP |
|---|---|---|---|
| USB Arka | 2x USB 3.2 Gen1 + 2x USB 2.0 | Güvenlik | TPM 2.0 / Silicon RoT |
| Fan | 5x 80 mm'e kadar | Güç Kaynağı | 2x 1600W Redundant |
| PSU Verimliliği | Platinum %94 | Yükseklik | 178 mm |
| Genişlik | 437 mm | Derinlik | 660 mm |
| Net Ağırlık | 45.36 kg | Renk | Black |
Broadcom 3908 Hardware RAID
SSG-540P-E1CTR45H, SAS depolama tarafında Broadcom 3908 controller kullanır. Ayrıca controller 12Gbps SAS bağlantısını destekler.
Bunun yanında Supermicro RAID 0, 1, 5, 6, 10, 50 ve 60 seviyelerini listeler. Böylece kapasite, performans ve veri koruma gereksinimine göre farklı RAID yapıları oluşturulabilir. Sonuç olarak H modeli hardware RAID odaklı kurumsal depolama senaryolarına yönelir.

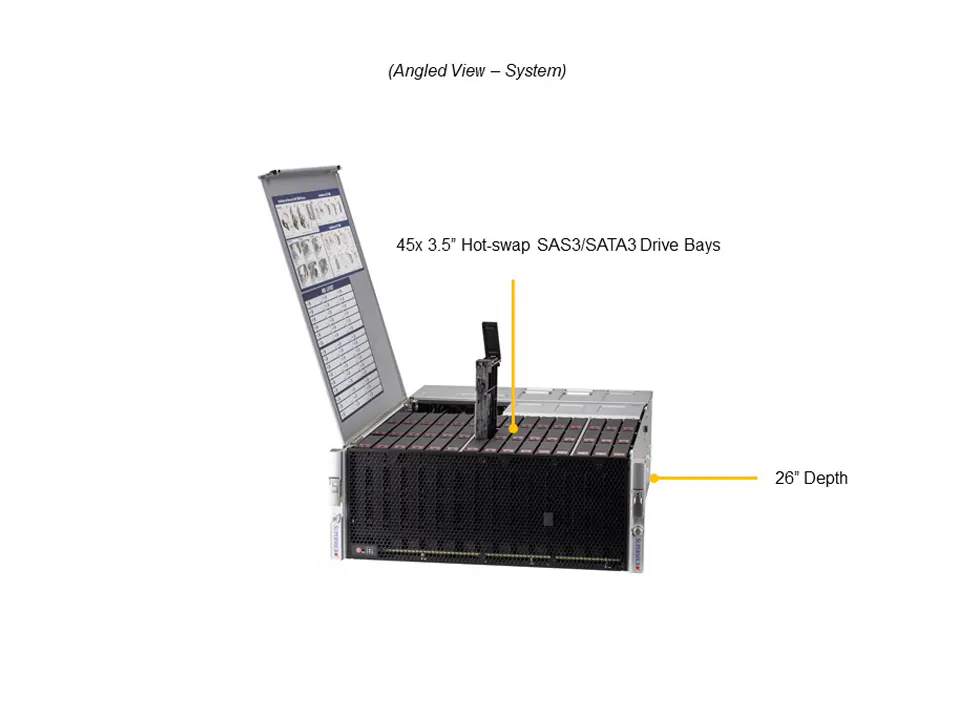

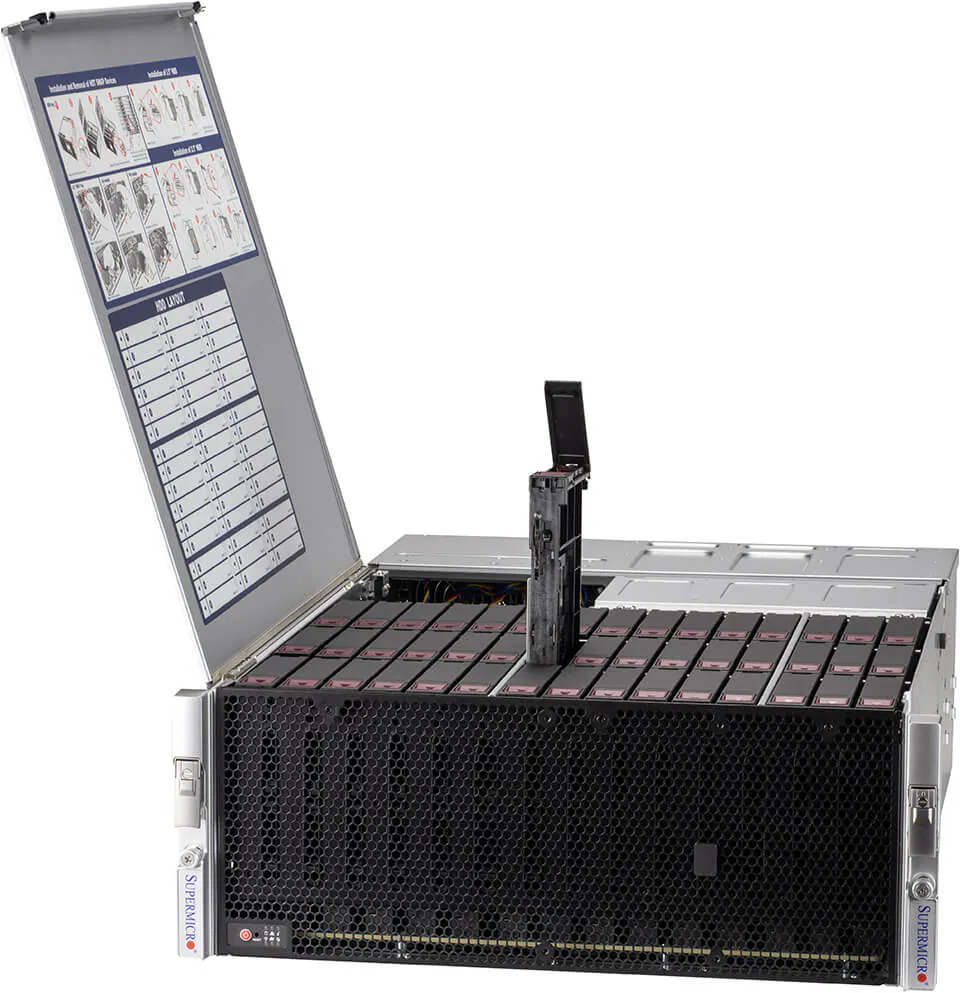

45x Top-Loading Hot-Swap Depolama
Ana depolama alanı 45 adet top-loading hot-swap 3.5" SAS/SATA sürücü yuvası sunar. Ayrıca top-loading tasarım 4U rack alanında yüksek disk yoğunluğu sağlar.
Böylece yedekleme, arşiv ve veri ambarı uygulamaları geniş kapasiteden yararlanabilir. Bunun yanında hot-swap yapı sürücü bakım işlemlerini kolaylaştırır.
47 Varsayılan, 49 Opsiyonel Bay

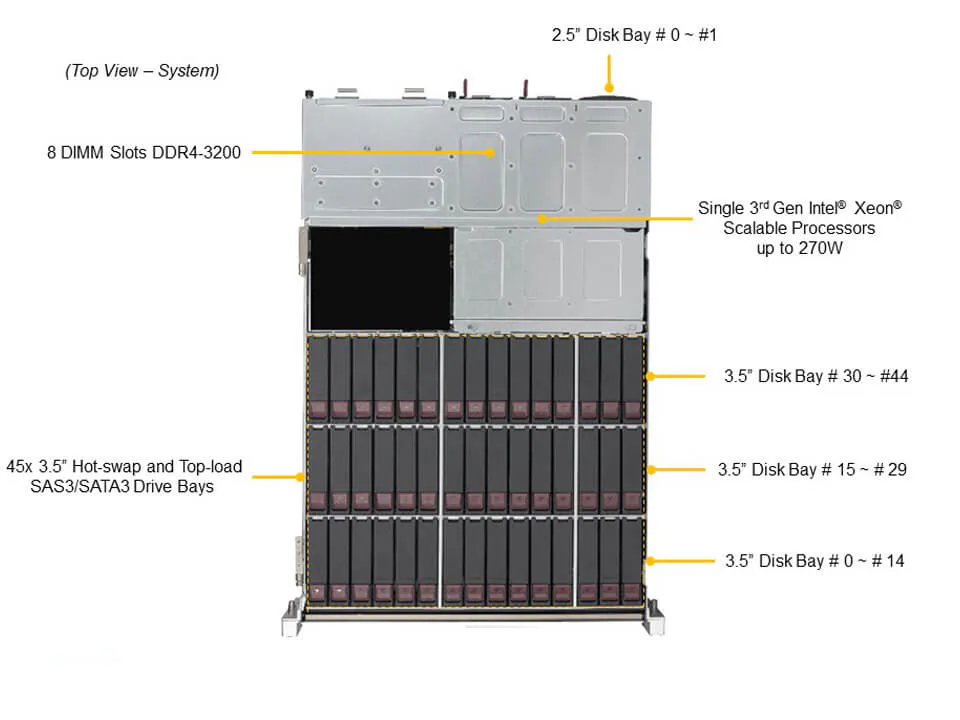

Varsayılan Drive Bays Configuration toplam 47 fiziksel bay sunar. Bunların 45 adedi top-loading, 2 adedi ise arka 2.5" SATA yuvasıdır.
Buna ek olarak Option A yapılandırması 2 adet arka PCIe 4.0 NVMe/SAS/SATA bay ekler. Böylece toplam fiziksel sürücü bay sayısı 49'a çıkabilir. Ancak ek yuvaların NVMe veya SAS kullanımı ek controller ya da kablo gerektirebilir.
Tek 3rd Gen Intel Xeon Scalable
Sistem tek Socket P+ LGA-4189 üzerinde 3rd Gen Intel Xeon Scalable işlemci kullanır. Ayrıca Supermicro 40 çekirdek ve 80 thread seviyesine kadar destek belirtir.
Bunun yanında işlemci cache kapasitesi 60 MB seviyesine kadar çıkar. Böylece yüksek kapasiteli depolama servisleri güçlü işlem kaynaklarından yararlanabilir.
2 TB DDR4 Bellek
Toplam 8 DIMM yuvası 2 TB'a kadar ECC DDR4-3200 bellek kapasitesi sunar. Ayrıca platform RDIMM ve LRDIMM modüllerini destekler.
Bunun yanında Intel Optane Persistent Memory 200 Series desteği farklı bellek yapılandırmalarına imkan verir. Sonuç olarak sistem kurumsal depolama ve veri işleme uygulamalarına uyum sağlar.

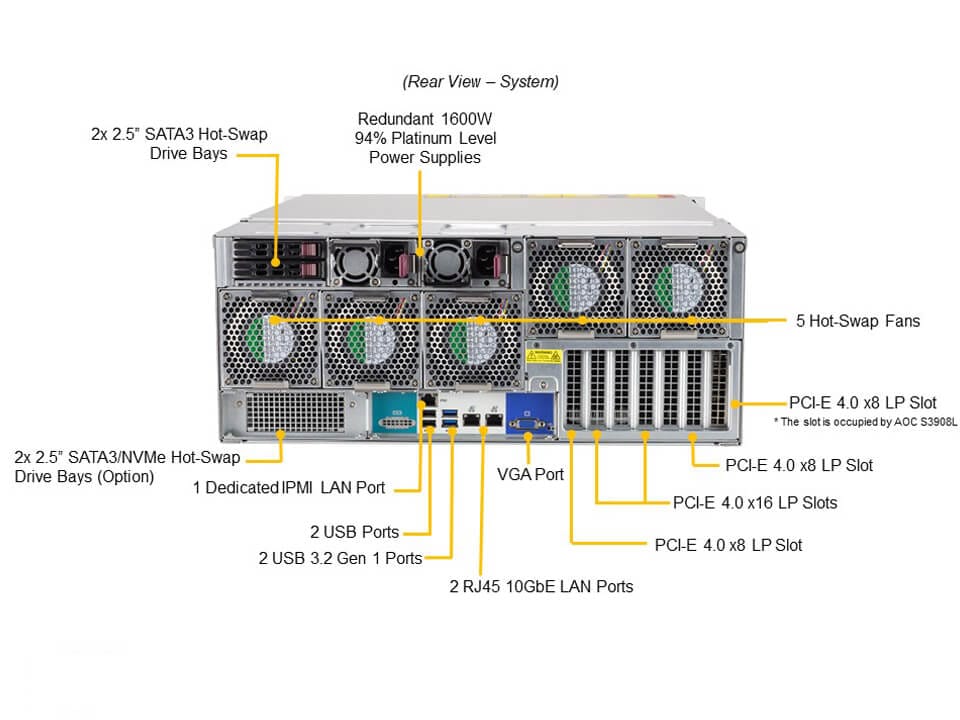

2x 10GBASE-T Ağ
Intel X550 denetleyici 2 adet RJ45 10GBASE-T veri bağlantısını yönetir. Buna ek olarak ayrı 1GbE BMC LAN portu uzaktan yönetim için bağlantı sağlar.
Böylece veri trafiği ile yönetim trafiği birbirinden ayrılır. Ayrıca çift 10GbE bağlantı temel kurumsal ağ ihtiyacını doğrudan karşılar.
PCIe 4.0 Genişleme
Genişleme tarafında 2 adet PCIe 4.0 x16 low-profile slot bulunur. Buna ek olarak sistem 2 adet PCIe 4.0 x8 low-profile yuva sunar.
Böylece ek ağ veya depolama kartları sisteme eklenebilir. Ayrıca PCIe 4.0 altyapısı yüksek bant genişliği gerektiren adaptörler için güçlü bağlantı sağlar.
1600W Platinum Güç ve Soğutma
Güç altyapısını 2 adet 1600W redundant 1+1 PSU oluşturur. Ayrıca Platinum sınıfı güç kaynakları %94 seviyesinde verimlilik sunar.
Bunun yanında sistem 5 adede kadar ağır hizmet tipi 80 mm PWM fan destekler. Böylece yoğun sürücü yapısı için gerekli hava akışı korunur.
Kullanım Alanları
Depolama Hakkında Sık Sorulan Sorular
SSG-540P-E1CTR45H kaç sürücü yuvası sunar?
Toplam sürücü sayısı 49'a çıkabilir mi?
Hangi RAID controller kullanılıyor?
M.2 desteği var mı?
Donanım Hakkında Sık Sorulan Sorular
E1CTR45H ile E1CTR45L arasındaki fark nedir?
Kaç işlemci kullanır?
Maksimum bellek kapasitesi nedir?
Ağ bağlantısı nedir?
Güç kaynağı nedir?
SAS/SATA disk, NVMe, RAID, bellek ve ağ seçenekleri hakkında bilgi almak için iletişime geçebilirsiniz.
Tüm Özellikler
| Marka | Supermicro |
|---|---|
| Form Faktör | 4U |
| CPU Soket | 1 CPU |
| Bellek Desteği | 8x DDR4 DIMM |
| Maksimum Bellek | 2 TB |
| Top-Loading Sürücü | 45x Hot-Swap |
| Arka Sürücü | 2x 2.5" Hot-Swap SATA |
| M.2 | 1x NVMe/SATA |
