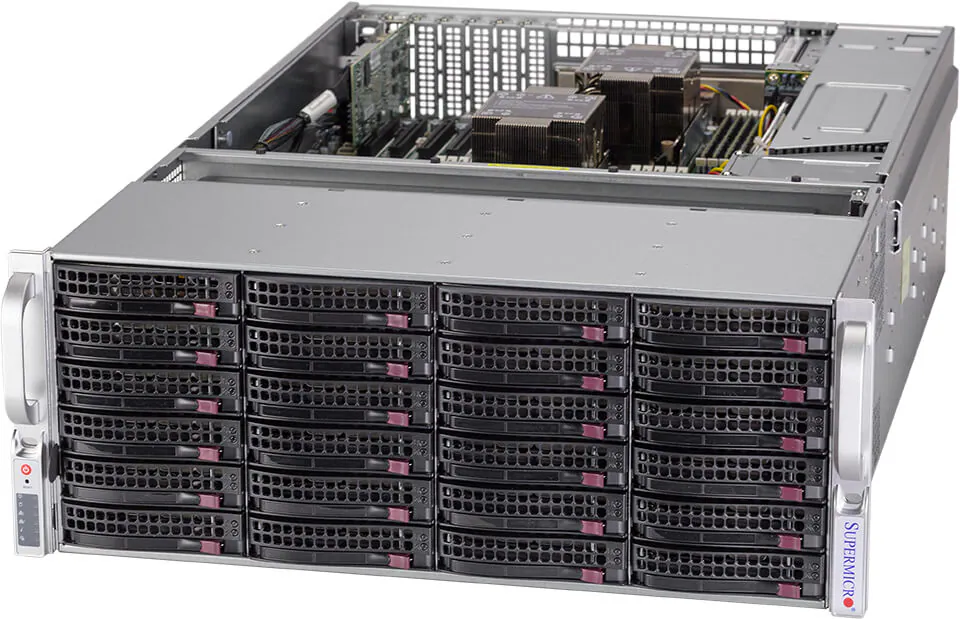

Supermicro SSG-640P-E1CR36L | 4U Storage Server – 36x Hot-Swap Sürücü

Supermicro SSG-640P-E1CR36L, çift Socket P+ LGA-4189 üzerinde 3rd Gen Intel Xeon Scalable işlemcileri destekler. Ayrıca CPU başına 38 çekirdek, 76 thread ve 57 MB cache seviyesine kadar destek sunar.

Bunun yanında 120W ile 270W arasındaki işlemci seçenekleri farklı performans gereksinimlerine uyum sağlar. Super X12DPi-NT6 anakart PCIe 4.0 altyapısını sisteme taşır. Böylece depolama ve işlem kaynakları aynı 4U platformda birleşir.

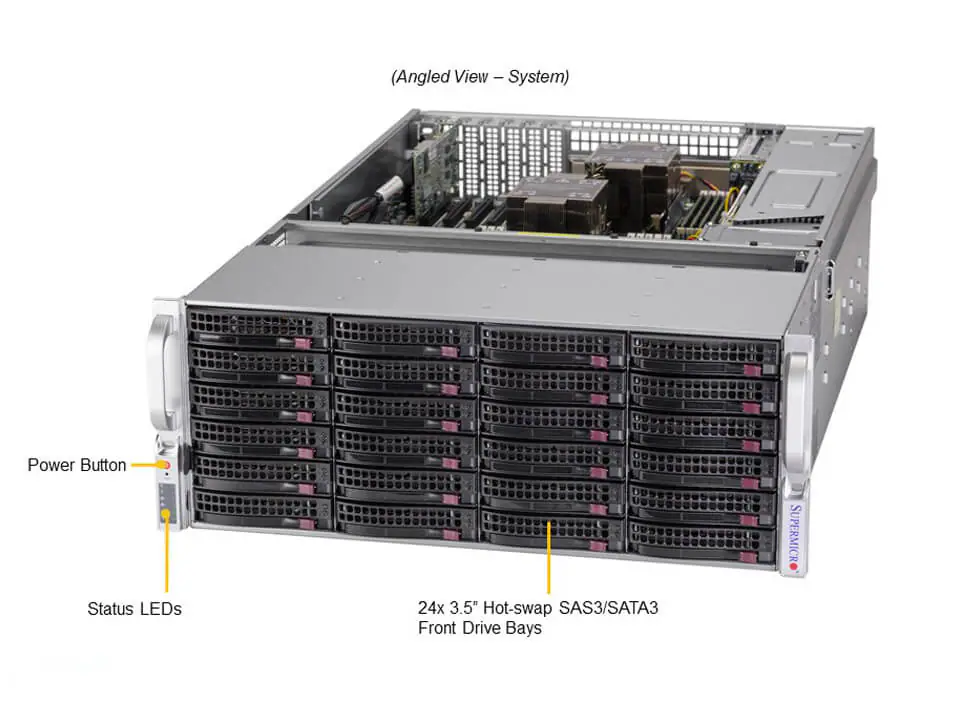

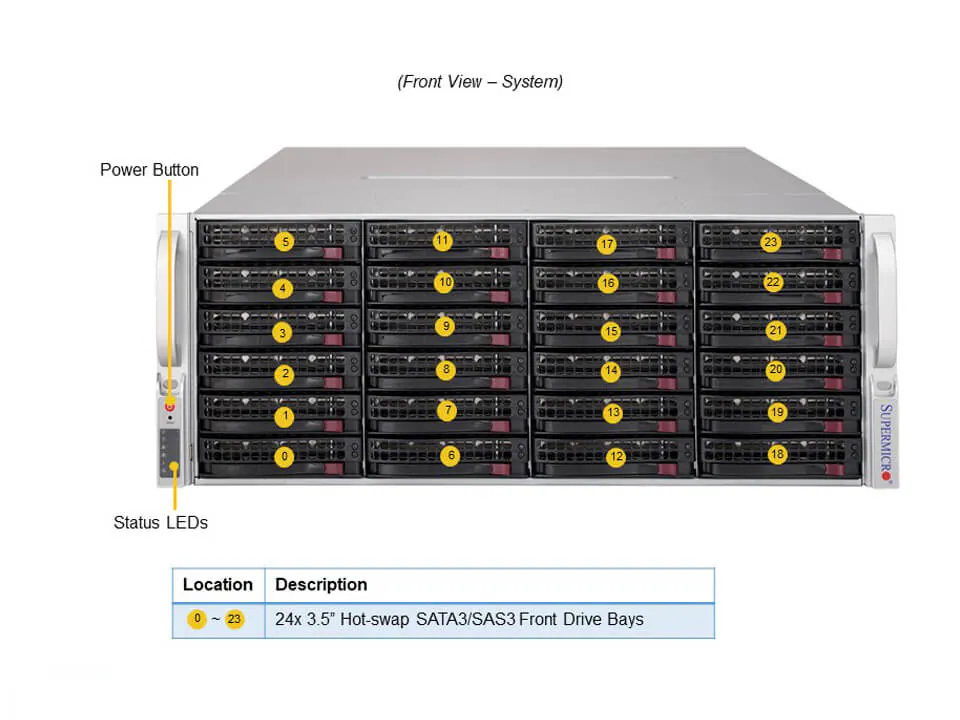

Ana depolama alanı toplam 36 adet hot-swap SAS3/SATA3 sürücü yuvası sunar. Ön bölümde 24 adet 3.5" sürücü yuvası yer alır. Buna karşılık arka bölüm 12 adet 3.5" hot-swap SAS3/SATA3 yuvası sağlar.

Böylece sistem 4U rack alanında yüksek disk yoğunluğuna ulaşır. Bunun yanında hot-swap yapı bakım ve sürücü değişim işlemlerini kolaylaştırır. Dolayısıyla yüksek kapasiteli depolama uygulamaları için esnek bir altyapı elde edilir.

Supermicro ana özelliklerde 36 sürücü yuvasının 4 adedi için Hybrid NVMe desteği belirtir. Böylece SAS/SATA kapasitesinin yanında daha hızlı NVMe depolama katmanı oluşturulabilir.

Bunun yanında hybrid yapı farklı performans ihtiyaçlarına uyum sağlar. Örneğin hızlı erişim isteyen veriler NVMe sürücüler üzerinde tutulabilir. Sonuç olarak kapasite ve performans odaklı sürücüler aynı sistemde birlikte kullanılabilir.

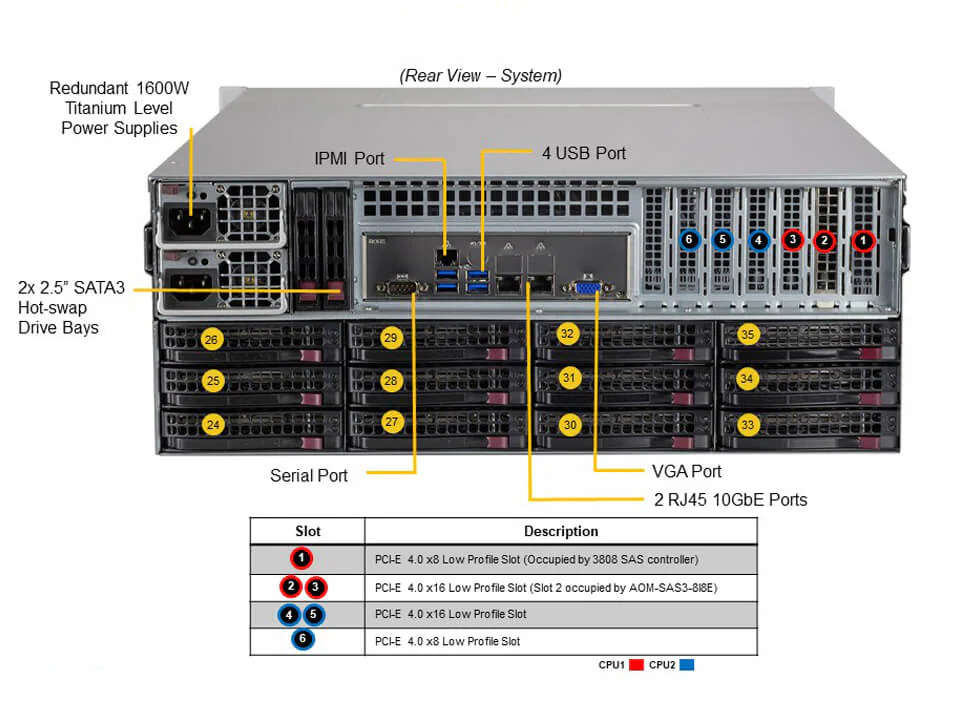

Supermicro ayrıntılı Drive Bays Configuration bölümünde toplam 38 fiziksel sürücü yuvası listeler. Ana yapı 24 ön ve 12 arka 3.5" SAS/SATA yuvasından oluşur. Buna ek olarak arka tarafta 2 adet 2.5" hot-swap SAS/SATA yuvası bulunur.

Dolayısıyla 36 ana sürücüye iki ek arka yuva dahil edildiğinde toplam sayı 38'e ulaşır. Ayrıca sistem 1 adet NVMe M.2 bağlantısı sunar. Ancak M.2 bağlantısı bu 38 fiziksel 2.5"/3.5" sürücü yuvasına dahil değildir.

SSG-640P-E1CR36L, Broadcom 3808 HBA controller desteği sunar. Bu yapı SAS sürücüler için host bus adapter bağlantısını sağlar.

Bunun yanında HBA yaklaşımı sürücülere doğrudan erişim gerektiren depolama çözümleri için avantaj sağlar. Dolayısıyla yazılım tabanlı depolama veya işletim sistemi tarafından yönetilen disk yapıları oluşturulabilir. Sonuç olarak sistem farklı kurumsal depolama mimarilerine uyarlanabilir.

Platform iki adet 3rd Gen Intel Xeon Scalable işlemciyi destekler. Ayrıca Supermicro CPU başına 38 çekirdek ve 76 thread seviyesine kadar işlem kapasitesi belirtir.

Buna ek olarak 120W ile 270W arasındaki CPU seçenekleri farklı performans gereksinimlerine uyum sağlar. Böylece depolama servislerinin yanında veri tabanı ve HPC gibi işlem yoğun uygulamalar da aynı sistemde çalışabilir. Sonuç olarak işlem ve depolama kaynakları tek platformda birleşir.

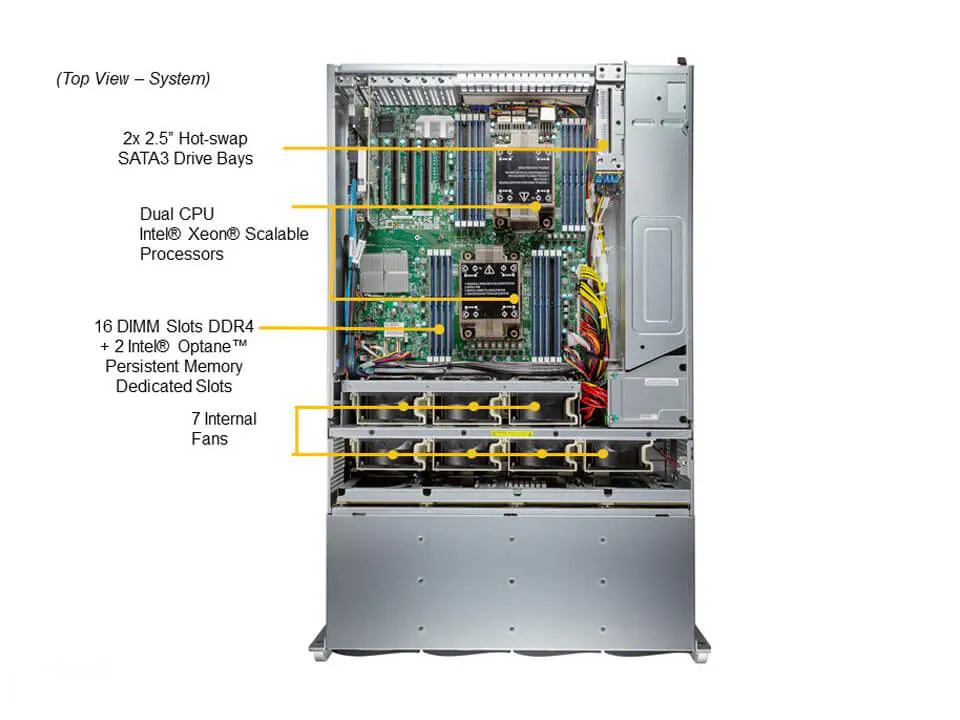

Toplam 16 DIMM yuvası 4 TB'a kadar ECC DDR4-3200 bellek kapasitesi sunar. Ayrıca platform RDIMM ve LRDIMM bellek seçeneklerini destekler.

Bunun yanında iki Intel Optane Persistent Memory dedicated slot bulunur. Böylece farklı bellek ve veri işleme yapılandırmaları değerlendirilebilir. Sonuç olarak depolama ve veri tabanı görevleri için geniş bir bellek altyapısı elde edilir.

SSG-640P-E1CR36L, iki adet RJ45 10GBASE-T ağ portu sunar. Ayrıca Intel X550 denetleyici bu iki 10GbE veri bağlantısını yönetir.

Buna ek olarak 1GbE dedicated BMC LAN portu uzaktan yönetim için görev yapar. Böylece veri ağı ve yönetim trafiği birbirinden ayrılabilir. Sonuç olarak ek ağ adaptörü olmadan çift 10GbE bağlantı kullanılabilir.

Genişleme altyapısında üç adet PCIe 4.0 x16 low-profile slot bulunur. Buna ek olarak sistem bir adet PCIe 4.0 x8 low-profile yuva sunar.

Böylece ek ağ veya depolama kartları için genişleme alanı elde edilir. Ayrıca farklı controller veya ağ adaptörleri gerektiğinde PCIe yuvaları ek seçenekler sağlar. Dolayısıyla platform farklı altyapı gereksinimlerine uyum gösterebilir.

Güç altyapısını iki adet 1600W redundant PSU oluşturur. Bunun yanında Titanium sınıfı güç kaynakları %96 seviyesinde verimlilik sunar.

Soğutma tarafında sistem 7 adede kadar ağır hizmet tipi 8 cm fan kullanır. Ayrıca Supermicro ana özelliklerde hot-swap ve redundant PWM fan yapısını belirtir. Böylece yüksek sürücü yoğunluğu için gerekli hava akışı ve servis kolaylığı desteklenir.
