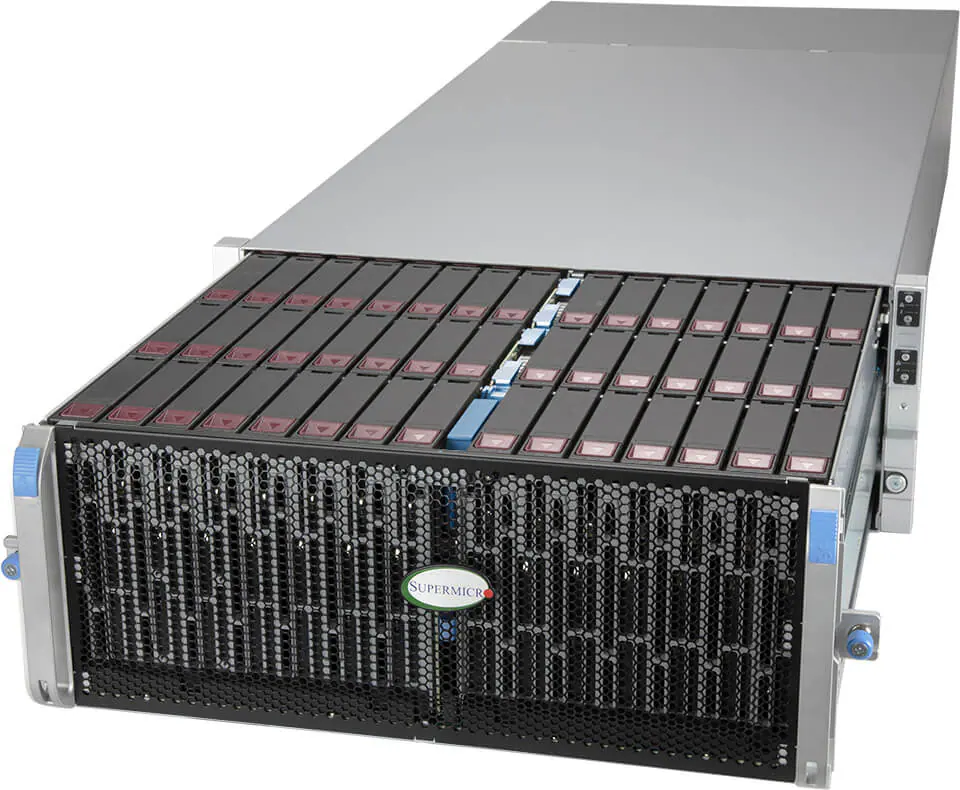

Supermicro SSG-640SP-DE2CR90 | 4U 2-Node Storage Server – 90x Hot-Swap Sürücü

Her node çift Socket P+ LGA-4189 üzerinde 3rd Gen Intel Xeon Scalable işlemcileri destekler. Ayrıca Supermicro CPU başına 36 çekirdek, 72 thread ve 54 MB cache seviyesine kadar destek belirtir.

Bunun yanında her node 16 DIMM üzerinden 4 TB'a kadar ECC DDR4-3200 bellek sunar. Böylece iki node hem depolama servisleri hem de veri yoğun uygulamalar için güçlü işlem ve bellek kaynakları sağlar.

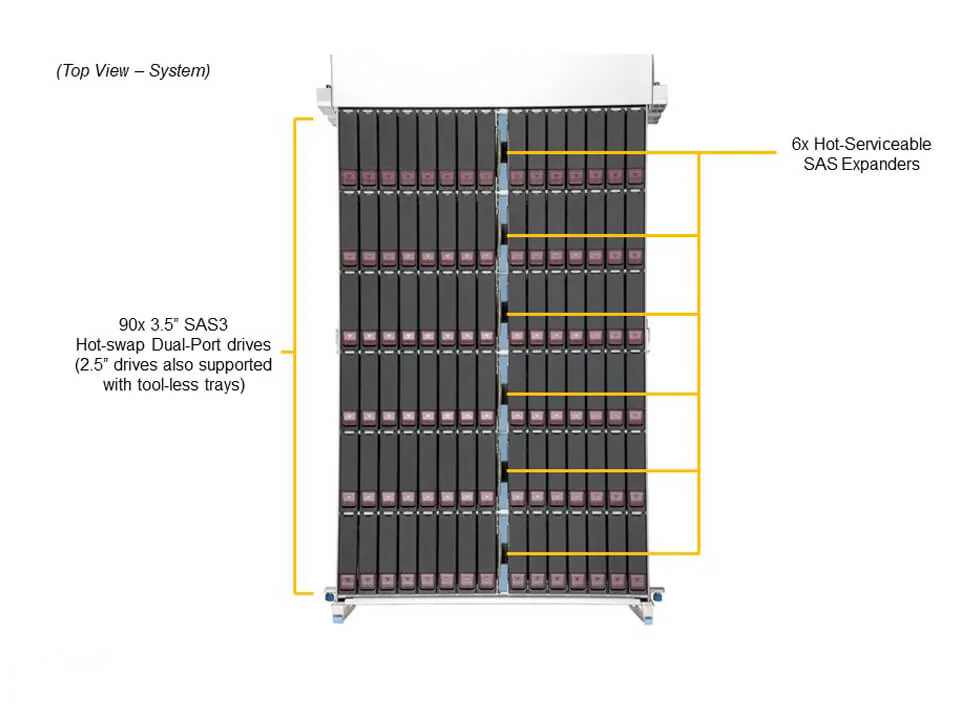

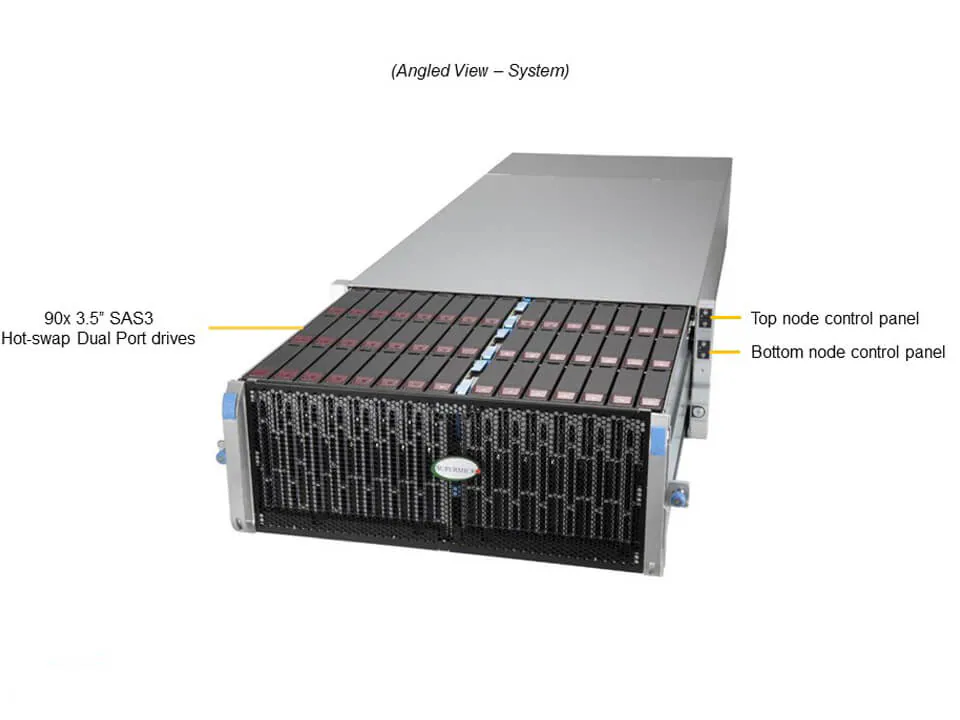

Sistem 90 adet top-loading hot-swap 3.5"/2.5" SAS3/SATA sürücü yuvası sunar. Ayrıca iki node da ortak sürücü havuzuna erişebilir. Böylece tek node arızası durumunda diğer node depolama altyapısına erişmeye devam edebilir.

Bunun yanında top-loading tasarım yüksek disk yoğunluğunu 4U alan içinde toplar. Sonuç olarak veri gölü, arşiv ve büyük veri uygulamaları için yüksek kapasite elde edilir.

Supermicro ayrıntılı Drive Bays Configuration bölümünde toplam 92 bay listeler. Bunların 90 adedi hot-swap SAS/SATA sürücüler için ayrılır. Buna ek olarak sistem 2 adet fixed 2.5" SATA bay sunar.

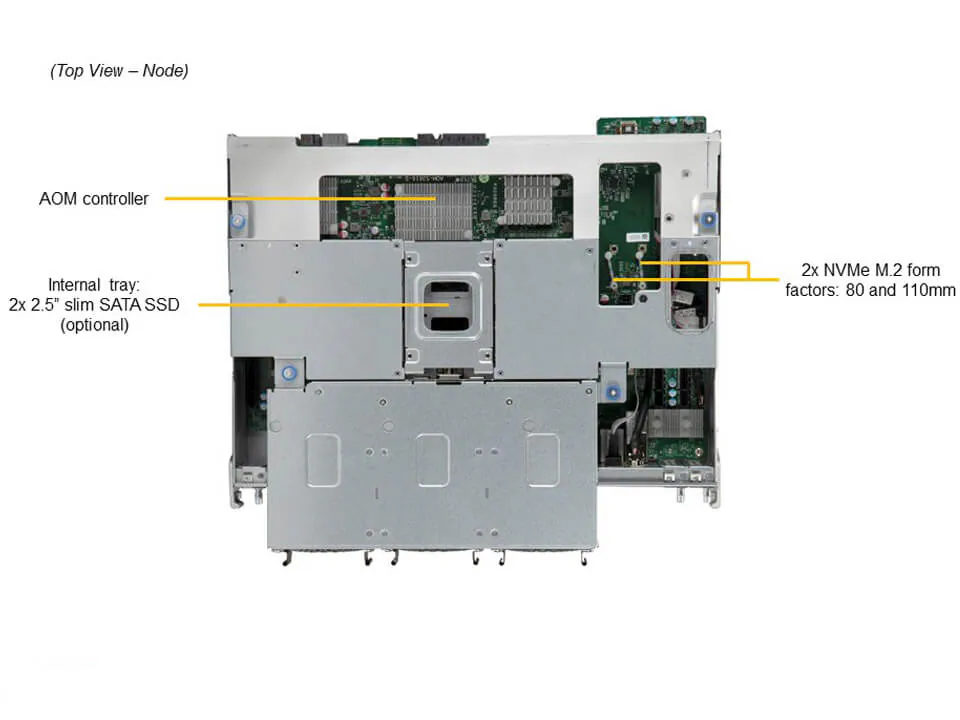

Böylece fiziksel bay sayısı 92'ye ulaşır. Ayrıca her node kendi NVMe M.2 bağlantısına sahiptir. Ancak M.2 yuvaları bu 92 bay hesabına dahil değildir.

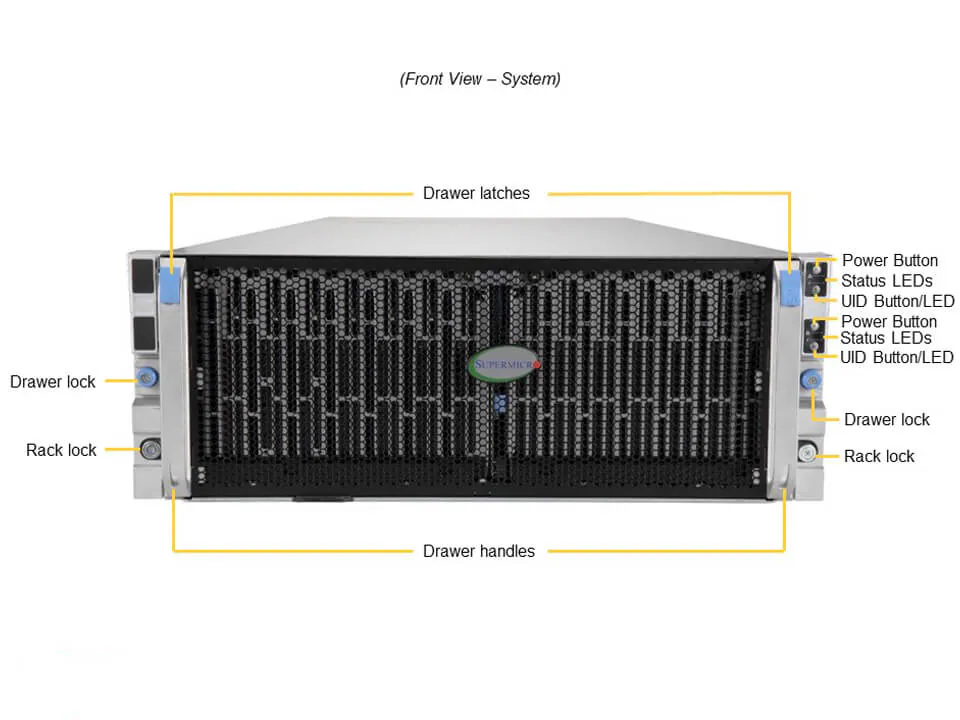

4U kasa iki adet hot-pluggable sunucu node'u barındırır. Ayrıca her node çift 3rd Gen Intel Xeon Scalable işlemci kullanır. Böylece sistem toplam dört CPU soketiyle yüksek işlem kapasitesi sağlar.

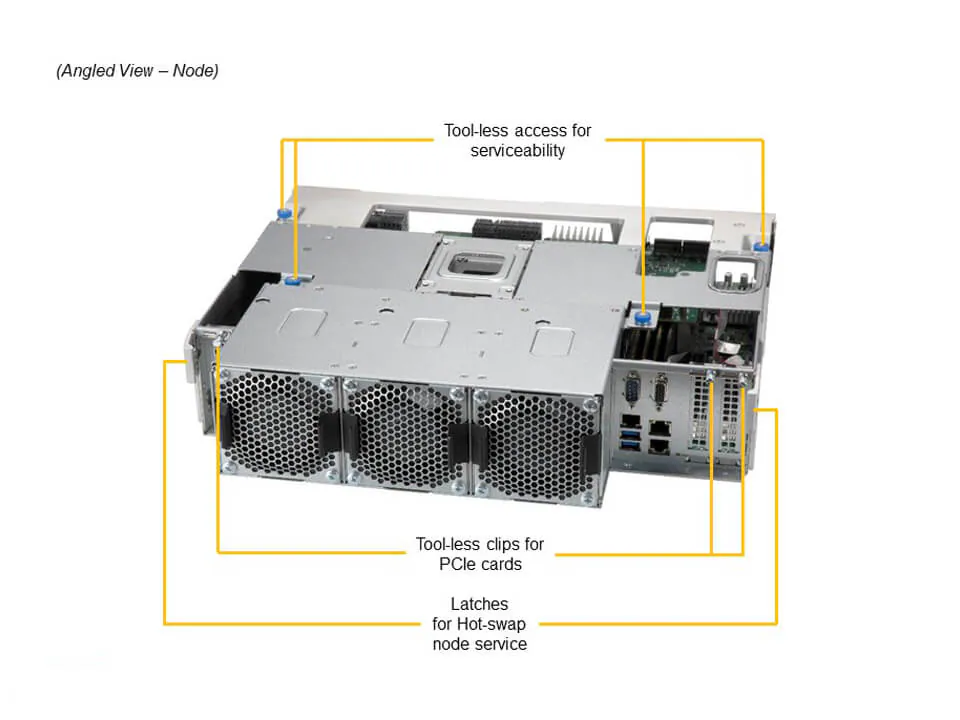

Bunun yanında hot-pluggable node tasarımı bakım ve failover senaryolarını kolaylaştırır. Sonuç olarak depolama hizmetleri yüksek erişilebilirlik odaklı bir mimari üzerinde çalışabilir.

Supermicro iki node arasında özel PCIe 4.0 x16 NTB bağlantısı kullanır. Buna ek olarak özel 1GbE Ethernet ve IPMI bağlantısı node'lar arasındaki iletişimi destekler.

Böylece node'lar durum bilgisini paylaşabilir ve failover altyapısını yönetebilir. Ayrıca bu özel bağlantılar normal veri ağına ek olarak doğrudan node-to-node iletişim sağlar.

Supermicro SSG-640SP-DE2CR90 için Broadcom 3616 HBA controller desteği belirtir. Böylece SAS tabanlı ortak depolama havuzu HBA altyapısıyla node'lara bağlanabilir.

Bunun yanında HBA yapısı yazılım tanımlı ve yüksek erişilebilir depolama senaryolarına uygun esneklik sağlar. Sonuç olarak sistem yoğun disk erişimi gerektiren kurumsal uygulamalara uyum gösterebilir.

Her node çift Socket P+ LGA-4189 kullanır. Ayrıca platform 3rd Gen Intel Xeon Scalable işlemcilerde CPU başına 36 çekirdek ve 72 thread seviyesine kadar destek sunar.

Bunun yanında CPU başına 54 MB'a kadar cache ve 120W–205W TDP desteği bulunur. Böylece her node depolama servislerinin yanında yoğun veri işleme görevlerini de üstlenebilir.

Her node 16 DIMM yuvası üzerinden 4 TB'a kadar ECC DDR4-3200 bellek kapasitesi sunar. Ayrıca platform RDIMM ve LRDIMM modüllerini destekler.

Böylece iki node birlikte yüksek bellek kapasitesine sahip bir HA depolama altyapısı oluşturur. Bunun yanında her node kendi bellek kaynaklarını bağımsız olarak kullanır.

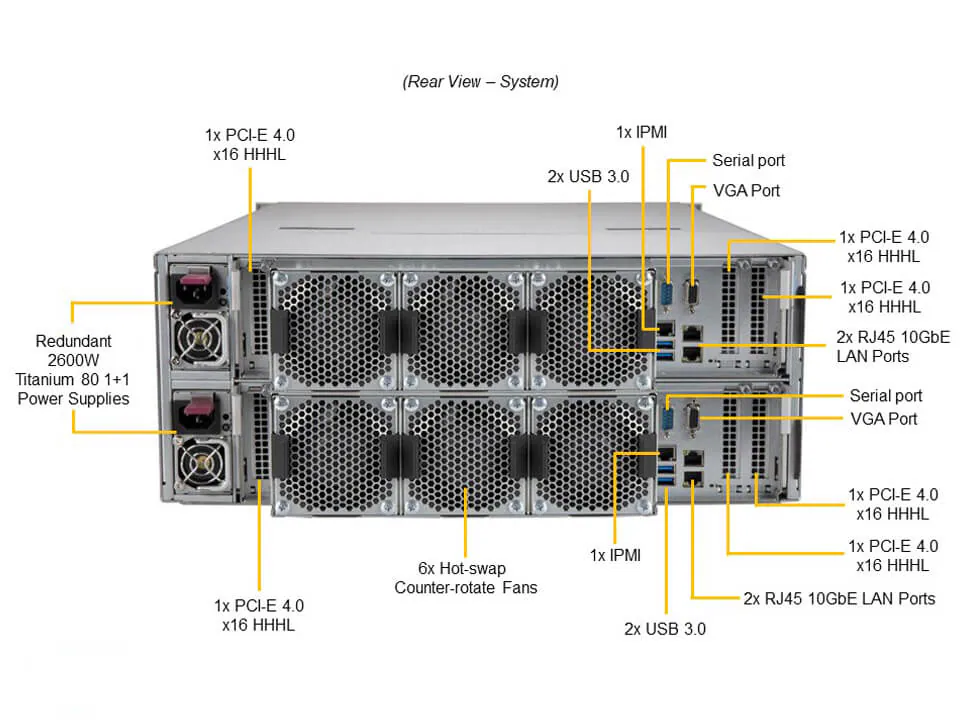

Her node 2 adet RJ45 10GBASE-T veri portu sunar. Ayrıca ayrı 1GbE BMC LAN portu uzaktan yönetim bağlantısını sağlar.

Böylece veri ve yönetim trafiği birbirinden ayrılabilir. Buna ek olarak her node kendi ağ bağlantılarına sahip olduğu için HA ağ tasarımları daha esnek biçimde oluşturulabilir.

Her node 3 adet PCIe 4.0 x16 low-profile genişleme yuvası sunar. Böylece ek ağ veya depolama adaptörleri node bazında eklenebilir.

Bunun yanında PCIe 4.0 altyapısı yüksek bant genişliği gerektiren kartlar için uygun bağlantı sağlar. Sonuç olarak sistem değişen veri merkezi ihtiyaçlarına göre genişletilebilir.

Güç altyapısını 2 adet 2600W redundant hot-plug PSU oluşturur. Ayrıca Titanium sınıfı güç kaynakları %96 seviyesinde verimlilik sunar.

Bunun yanında sistem 6 adet ağır hizmet tipi 8 cm fan kullanır. Hot-swap ve redundant fan tasarımı bakım sürekliliğini destekler. Sonuç olarak yüksek disk yoğunluğu ve çift node yapısı için gerekli güç ve hava akışı sağlanır.
