Supermicro ASG-1014S-ACR12N4H, yoğun depolama ve veri işleme uygulamaları için geliştirilen 1U MegaDC platformudur. Tek AMD EPYC 7002/7003 işlemci ve 16 DIMM yuvası sunar. Ayrıca 12x 3.5" hot-swap SAS/SATA ile 4x 7 mm U.2 NVMe sürücü yuvasını aynı sistemde birleştirir. Bunun yanında Broadcom 3916 RAID, 2x 10GBASE-T ve 3x PCIe 4.0 x16 genişleme altyapısı bulunur. İki adet 800W redundant Platinum PSU sistemi tamamlar.
Supermicro ASG-1014S-ACR12N4H | 1U MegaDC AMD Storage Server – 16x Hot-Swap Sürücü
Supermicro ASG-1014S-ACR12N4H, yoğun depolama ve veri işleme uygulamaları için geliştirilen 1U MegaDC platformudur. Tek AMD EPYC 7002/7003 işlemci ve 16 DIMM yuvası sunar. Ayrıca 12x 3.5″ hot-swap SAS/SATA ile 4x 7 mm U.2 NVMe sürücü yuvasını aynı sistemde birleştirir. Bunun yanında Broadcom 3916 RAID, 2x 10GBASE-T ve 3x PCIe 4.0 x16 genişleme altyapısı bulunur. İki adet 800W redundant Platinum PSU sistemi tamamlar.

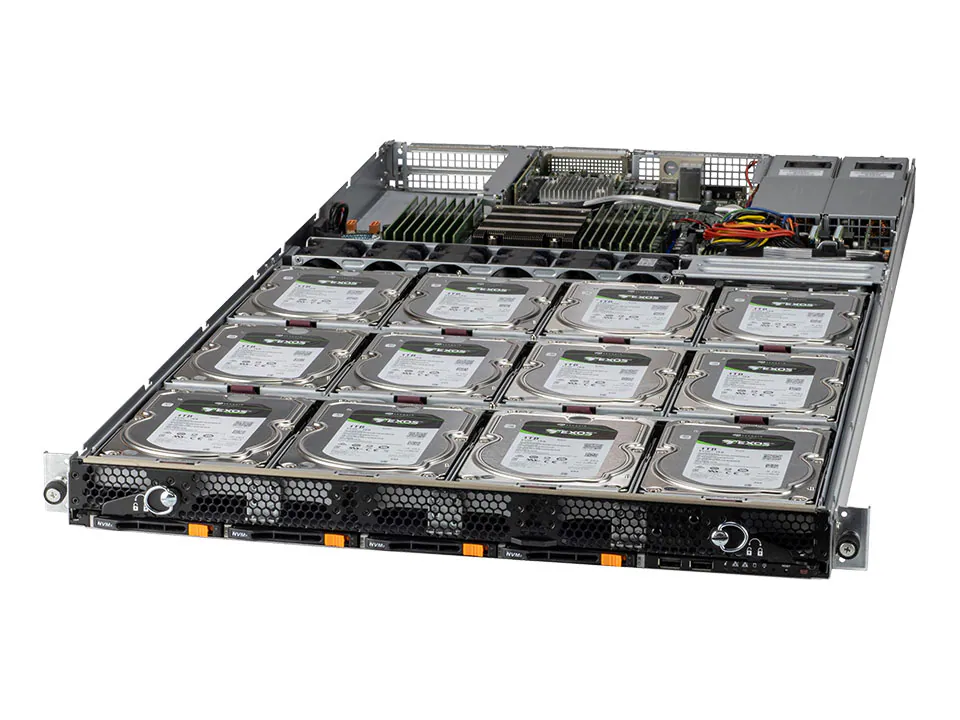

Supermicro ASG-1014S-ACR12N4H, yoğun depolama ve veri işleme uygulamaları için geliştirilen 1U MegaDC sunucudur. Tek AMD EPYC 7002 veya 7003 Series işlemci güçlü bir hesaplama altyapısı sunar. Bunun yanında sistem 16 DIMM yuvası ve sekiz bellek kanalıyla geniş DDR4 kapasitesi sağlar.

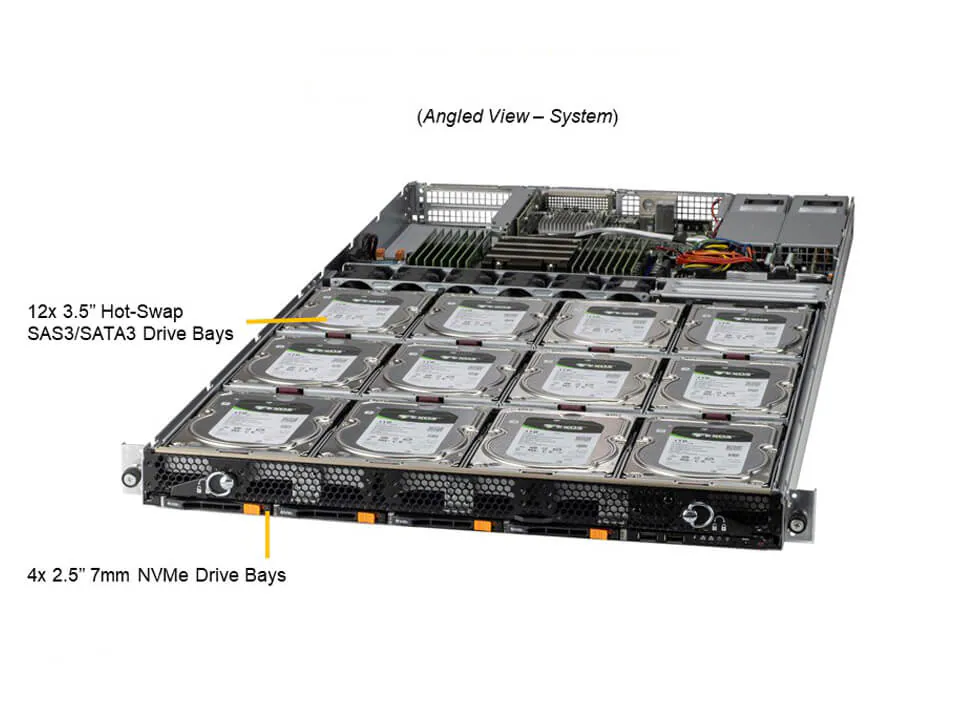

Depolama tarafında 12 adet 3.5" hot-swap SAS/SATA sürücü yuvası bulunur. Ayrıca ön bölüm 4 adet 7 mm hot-swap U.2 NVMe yuvası sunar. Böylece varsayılan yapılandırmada toplam 16 fiziksel sürücü yuvası elde edilir.
Depolama Mimarisi
ASG-1014S-ACR12N4H, kapasite odaklı SAS/SATA depolama ile hızlı NVMe sürücüleri aynı 1U platformda birleştirir. Ayrıca Broadcom 3916, SAS sürücüler için RAID altyapısını yönetir. Bunun yanında native NVMe bağlantısı dört adet U.2 sürücünün doğrudan kullanılmasını sağlar. Sonuç olarak kapasite ve performans katmanları aynı sunucuda bir araya gelir.
Supermicro ASG-1014S-ACR12N4H Genel Bakış
Platform tek Socket SP3 üzerinde AMD EPYC 7002 ve 7003 Series işlemcileri destekler. Ayrıca Supermicro hava soğutmalı yapı için 240W'a kadar CPU TDP desteği belirtir.
Bunun yanında 16 DIMM yuvası sekiz bellek kanalı üzerinden çalışır. Böylece yüksek bellek kapasitesi gerektiren veri tabanı, analitik ve depolama iş yükleri için geniş bir altyapı elde edilir.
Öne Çıkan Özellikler
Teknik Özellikler
İşlemci ve Bellek
| Ürün Kodu | ASG-1014S-ACR12N4H | Üretici | Supermicro |
|---|---|---|---|
| Sistem Tipi | MegaDC A+ Server | Form Faktör | 1U Rackmount |
| Anakart | Super H12SSW-NTR | Kasa | CSE-802TS-R804WBP |
| CPU Soketi | Single Socket SP3 | İşlemci | AMD EPYC 7002 / 7003 Series |
| CPU TDP | 240W'a kadar | Bellek Kanalı | 8 Channel |
| Bellek Yuvası | 16x DIMM | Bellek Tipi | ECC DDR4 RDIMM / LRDIMM |
| Bellek Hızı | 3200 MT/s | Maksimum Bellek | 8 TB* |
Depolama ve Ağ
| 3.5" Sürücü | 12x Hot-Swap | Arabirim | SAS3 / SATA3 |
|---|---|---|---|
| U.2 NVMe | 4x 7 mm Hot-Swap | NVMe Arabirim | PCIe 4.0 x2 |
| Toplam Sürücü Yuvası | 16x | M.2 | 2x NVMe |
| M.2 Arabirim | PCIe 4.0 x2 | M.2 Boyutu | 22110 / 2280 |
| SAS Controller | Broadcom 3916 | RAID | 0 / 1 / 5 / 6 / 10 / 50 / 60 |
| Ağ | 2x 10GBASE-T RJ45 | Ağ Controller | Broadcom BCM57416 |
| BMC LAN | 1x 1GbE RJ45 | SuperDOM | 2x |
PCIe, Güç ve Fiziksel Yapı
| PCIe FHHL | 2x PCIe 4.0 x16 | PCIe HHHL | 1x PCIe 4.0 x16 |
|---|---|---|---|
| USB Ön | 2x USB 2.0 | USB Arka | 4x USB 3.0 |
| Video | 1x VGA | Serial | 1x COM |
| Güvenlik | TPM 2.0 / Silicon RoT | Fan | 6x 4 cm'e kadar |
| Güç Kaynağı | 2x 800W Redundant | PSU Verimliliği | Platinum %94 |
| Yükseklik | 1.7" / 43 mm | Genişlik | 17.6" / 447 mm |
| Derinlik | 37" / 940 mm | Net Ağırlık | 17.9 kg |

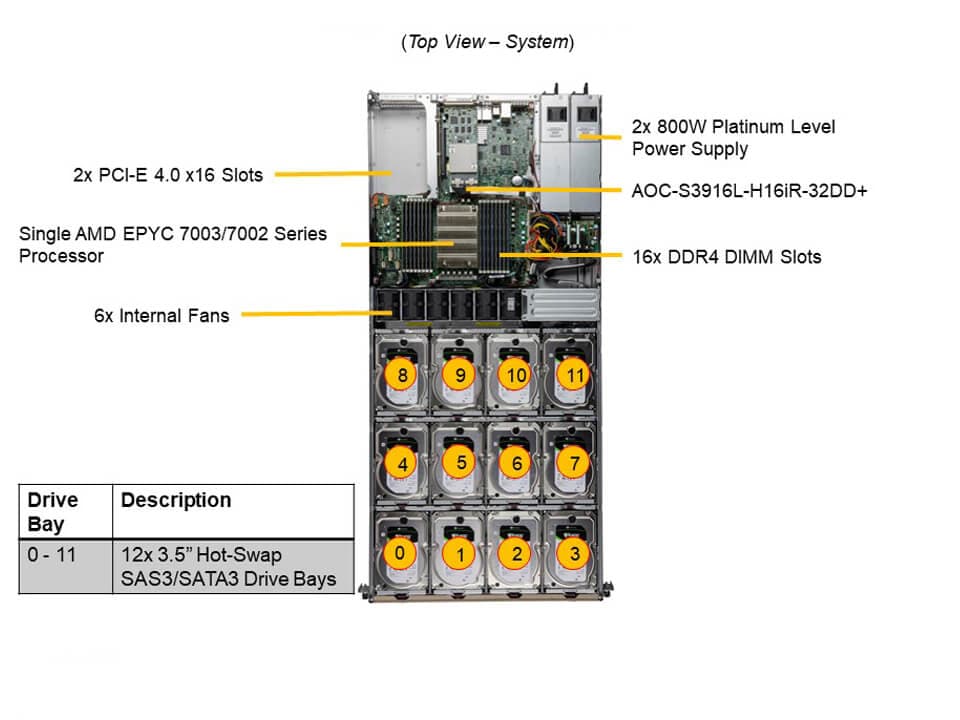

12x Hot-Swap SAS/SATA Depolama
Ana kapasite katmanını 12 adet 3.5" internal hot-swap SAS/SATA sürücü yuvası oluşturur. Ayrıca Broadcom 3916, SAS bağlantısını 12 Gbps hızında destekler.
Böylece yüksek kapasiteli SAS veya SATA sürücüler 1U platformda kullanılabilir. Bunun yanında hot-swap tasarım bakım işlemlerini kolaylaştırır. Sonuç olarak yoğun rack ortamlarında kapasite ile servis kolaylığı birlikte sağlanır.

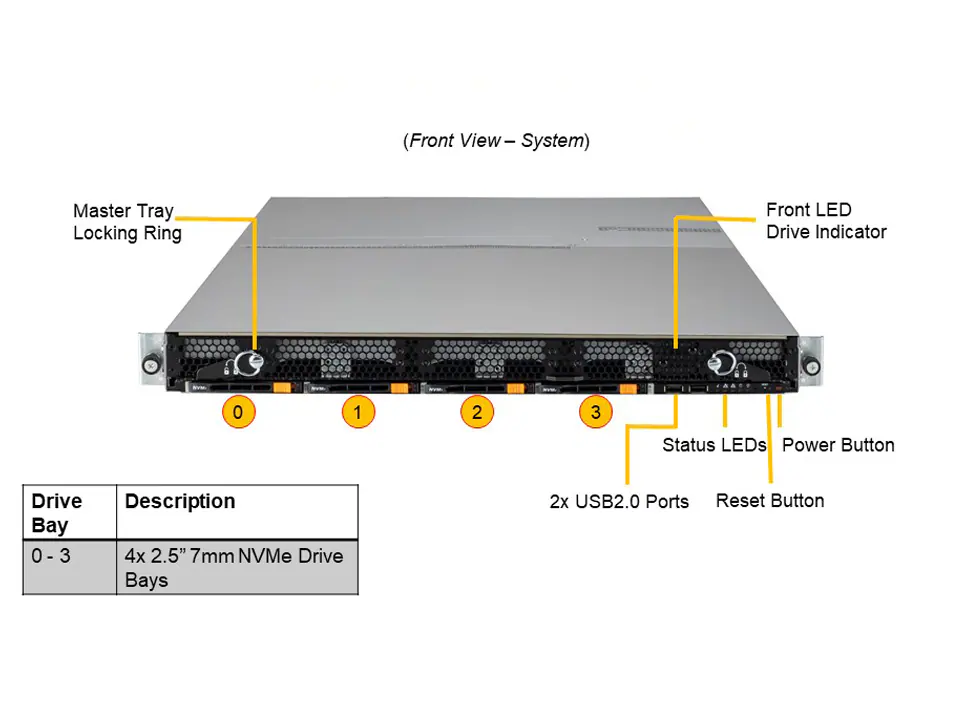

4x U.2 NVMe Sürücü Yuvası
Ön bölümde 4 adet 7 mm hot-swap U.2 NVMe sürücü yuvası bulunur. Ayrıca bu yuvalar PCIe 4.0 x2 bağlantı üzerinden native NVMe desteği kullanır.
Böylece sık erişilen veriler için hızlı bir NVMe katmanı oluşturulabilir. Bunun yanında SAS/SATA ve NVMe sürücüler aynı 1U sistemde birlikte çalışabilir. Sonuç olarak farklı performans gereksinimleri tek platformda karşılanabilir.
16 Toplam Fiziksel Sürücü Yuvası
Supermicro ayrıntılı Drive Bays Configuration bölümünde toplam 16 fiziksel sürücü yuvası listeler. Bunların 12 adedi 3.5" SAS/SATA sürücüler içindir. Buna ek olarak 4 adet 7 mm U.2 NVMe yuvası bulunur.
Dolayısıyla varsayılan fiziksel sürücü sayısı 12 + 4 ile 16'ya ulaşır. Ayrıca sistem iki adet M.2 NVMe yuvası sunar. Ancak M.2 bağlantıları bu 16 fiziksel hot-swap sürücü yuvasına dahil değildir.
Broadcom 3916 Donanım RAID
Broadcom 3916, SAS sürücüler için 12 Gbps bağlantı ve donanım RAID altyapısı sağlar. Ayrıca Supermicro RAID 0, 1, 5, 6, 10, 50 ve 60 seviyelerini açıkça listeler.
Bunun yanında RAID seçenekleri performans ve veri koruma ihtiyaçlarına göre farklı disk grupları oluşturmayı mümkün kılar. Böylece sistem kurumsal depolama senaryolarına göre yapılandırılabilir.
AMD EPYC 7002 ve 7003 Desteği
ASG-1014S-ACR12N4H, tek Socket SP3 üzerinde AMD EPYC 7002 ve 7003 Series işlemcileri destekler. Ayrıca hava soğutmalı yapı 240W'a kadar CPU TDP değerini destekler.
Bunun yanında 7003 Series işlemciler için BIOS 2.0 veya daha yeni bir sürüm gerekebilir. Böylece aynı platform iki EPYC nesliyle farklı işlem kapasitesi seçenekleri sunar.
2x 10GBASE-T Ağ
Sistem Broadcom BCM57416 controller üzerinden 2 adet RJ45 10GBASE-T veri bağlantısı sunar. Ayrıca yönetim için ayrı 1GbE BMC LAN portu bulunur.
Böylece veri ağı ve sunucu yönetim trafiği birbirinden ayrılabilir. Bunun yanında onboard çift 10GbE bağlantı ek bir temel ağ kartına duyulan ihtiyacı azaltır.

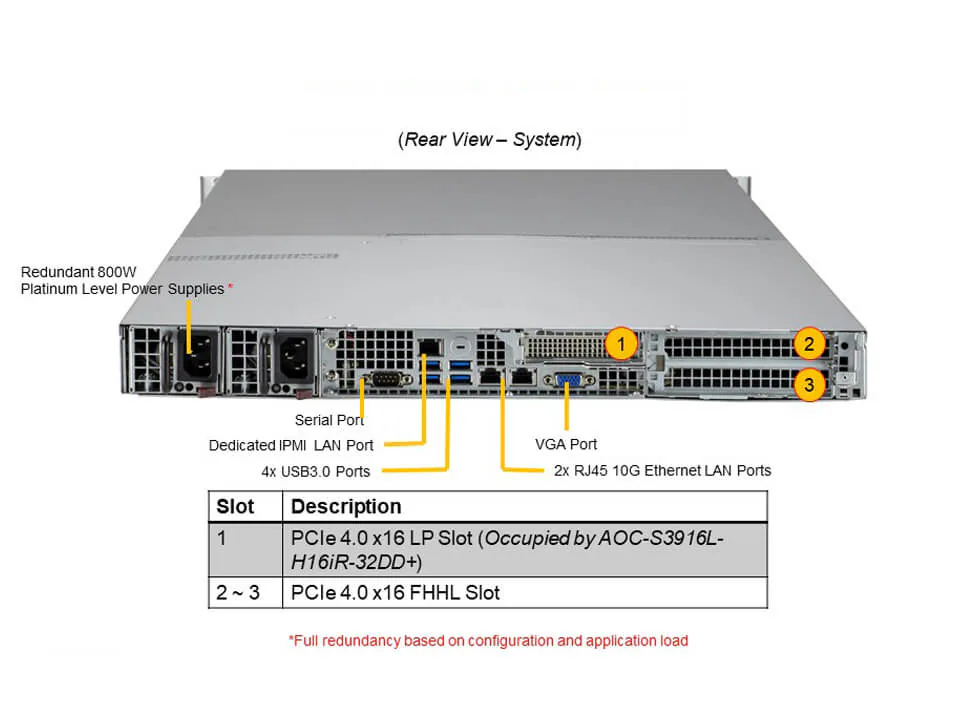

PCIe 4.0 Genişleme
Varsayılan genişleme yapısında üç adet PCIe 4.0 x16 yuva bulunur. Bunların ikisi FHHL, diğer yuva ise HHHL formundadır.
Buna ek olarak PCIe 4.0 altyapısı ek ağ ve depolama kartları için genişleme alanı sağlar. Böylece sistem farklı veri merkezi gereksinimlerine göre özelleştirilebilir.
2x M.2 NVMe
Anakart üzerinde iki adet PCIe 4.0 x2 M-key NVMe M.2 yuvası bulunur. Ayrıca sistem varsayılan olarak 22110 form faktörünü destekler ve 2280 seçeneği de listelenir.
Böylece işletim sistemi veya hızlı yerel depolama için ayrı M.2 alanı kullanılabilir. Ancak bu iki M.2 yuvası 16 adet hot-swap fiziksel sürücü yuvasının dışında değerlendirilir.
800W Platinum Güç ve Soğutma
Standart model iki adet 800W redundant 1+1 güç kaynağı kullanır. Ayrıca Platinum sınıfındaki PSU'lar %94 verimlilik seviyesine ulaşır.
Bunun yanında sistem 6 adede kadar ağır hizmet tipi 4 cm fan kullanır. Böylece yoğun 1U yapıda işlemci ve depolama bileşenleri için gerekli hava akışı sağlanır.
Kullanım Alanları
Depolama Hakkında Sık Sorulan Sorular
ASG-1014S-ACR12N4H kaç sürücü yuvası sunar?
U.2 NVMe desteği var mı?
M.2 desteği var mı?
Hangi RAID seviyelerini destekler?
Donanım Hakkında Sık Sorulan Sorular
Hangi işlemcileri destekler?
Maksimum bellek kapasitesi nedir?
Ağ bağlantısı nedir?
Kaç PCIe yuvası vardır?
Güç kaynağı nedir?
AMD EPYC, SAS/SATA disk, U.2 NVMe, RAID, bellek ve ağ seçenekleri hakkında bilgi almak için iletişime geçebilirsiniz.
Tüm Özellikler
| Marka | Supermicro |
|---|---|
| İşlemci Markası | AMD |
| Form Faktör | 1U |
| CPU Soket | 1 CPU |
| Bellek Desteği | 16x DIMM / 8 Channel |
