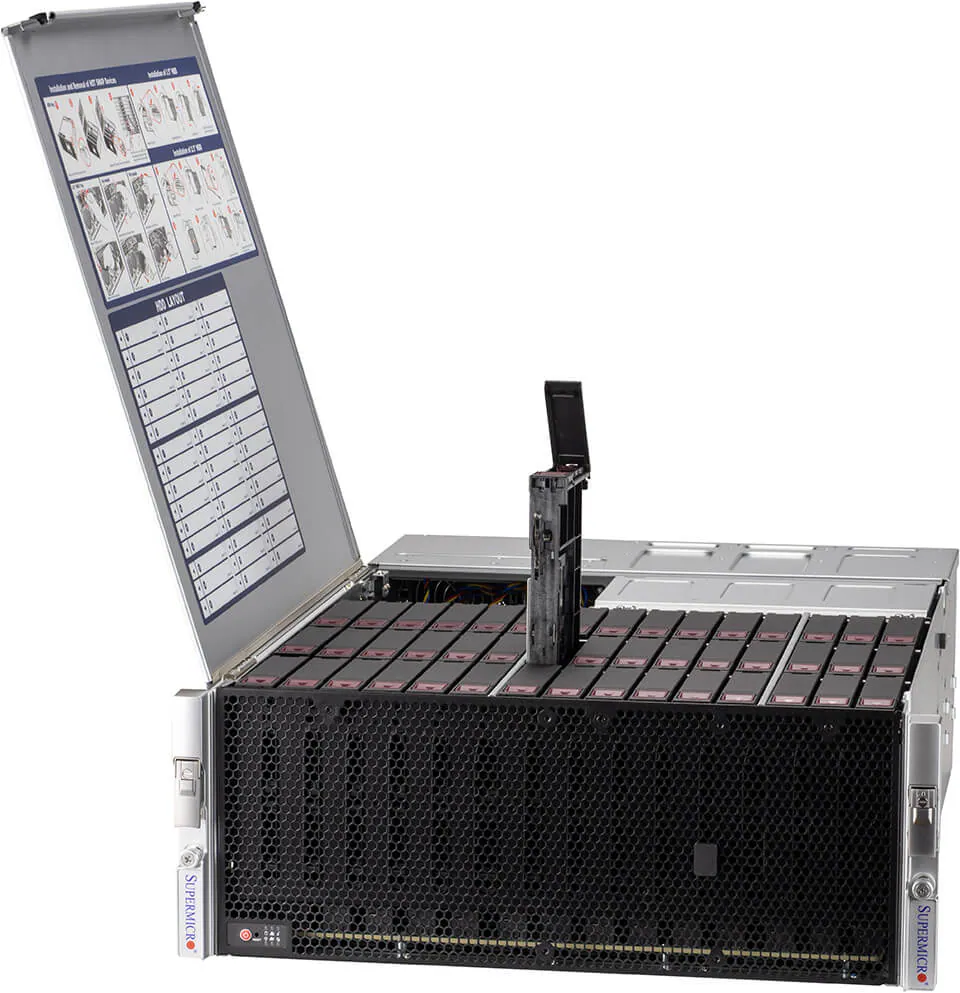

Supermicro SSG-540P-E1CTR45L, yüksek kapasiteli kurumsal depolama uygulamaları için geliştirilen 4U UP Storage Server platformudur. Tek 3rd Gen Intel Xeon Scalable işlemci ve 8x DDR4 DIMM ile 2 TB’a kadar bellek sunar. Ayrıca sistem 45x top-loading hot-swap 3.5" SAS/SATA ve 2x arka hot-swap 2.5" SATA yuvası içerir. Böylece varsayılan yapı toplam 47 fiziksel sürücü bayine ulaşır. Bunun yanında 1x NVMe/SATA M.2, 2x 10GBASE-T ve PCIe 4.0 genişleme desteği bulunur.
Supermicro SSG-540P-E1CTR45L | 4U UP Storage Server – 45x Top-Loading Hot-Swap
Supermicro SSG-540P-E1CTR45L, yüksek kapasiteli kurumsal depolama uygulamaları için geliştirilen 4U UP Storage Server platformudur. Tek 3rd Gen Intel Xeon Scalable işlemci ve 8x DDR4 DIMM ile 2 TB’a kadar bellek sunar. Ayrıca sistem 45x top-loading hot-swap 3.5″ SAS/SATA ve 2x arka hot-swap 2.5″ SATA yuvası içerir. Böylece varsayılan yapı toplam 47 fiziksel sürücü bayine ulaşır. Bunun yanında 1x NVMe/SATA M.2, 2x 10GBASE-T ve PCIe 4.0 genişleme desteği bulunur.
Supermicro SSG-540P-E1CTR45L, yüksek kapasiteli kurumsal depolama uygulamaları için geliştirilen 4U UP Storage Server platformudur. Sistem tek 3rd Gen Intel Xeon Scalable işlemci kullanır. Bunun yanında 8 DIMM yuvası 2 TB'a kadar ECC DDR4-3200 bellek kapasitesi sunar.
Depolama tarafında 45 adet top-loading hot-swap 3.5" SAS/SATA sürücü yuvası bulunur. Ayrıca arka bölüm 2 adet hot-swap 2.5" SATA yuvası sunar. Böylece varsayılan sistem toplam 47 fiziksel sürücü bayine ulaşır. Buna ek olarak 1 adet NVMe/SATA M.2 bağlantısı bulunur.
47 Bayli 4U Depolama Mimarisi
SSG-540P-E1CTR45L, yüksek kapasiteyi kompakt 4U rack alanında toplar. Ayrıca 45 top-loading SAS/SATA sürücü yuvası ana depolama alanını oluşturur. Buna ek olarak iki arka 2.5" SATA yuvası ek sistem depolaması sağlar. Sonuç olarak varsayılan yapı toplam 47 fiziksel bay sunar.
Supermicro SSG-540P-E1CTR45L Genel Bakış
Platform tek Socket P+ LGA-4189 üzerinde 3rd Gen Intel Xeon Scalable işlemcileri destekler. Ayrıca Supermicro 40 çekirdek, 80 thread ve 60 MB cache seviyesine kadar işlemci desteği belirtir.
Bunun yanında sistem hava soğutma ile 270W'a kadar CPU TDP değerini destekler. Böylece depolama servislerinin yanında veri tabanı ve arşiv uygulamaları için de güçlü işlem kapasitesi sunar.
Öne Çıkan Özellikler
Teknik Özellikler
İşlemci ve Bellek
| Ürün Kodu | SSG-540P-E1CTR45L | Üretici | Supermicro |
|---|---|---|---|
| Sistem Tipi | UP Storage Server | Form Faktör | 4U Rackmount |
| Anakart | Super X12SPi-TF | Kasa | CSE-946LTS-R1K66P1 |
| CPU Soketi | Single Socket P+ LGA-4189 | İşlemci | 3rd Gen Intel Xeon Scalable |
| Çekirdek / Thread | 40 Core / 80 Thread'e kadar | CPU Cache | 60 MB'a kadar |
| CPU TDP | 270W'a kadar | Bellek Yuvası | 8x DDR4 DIMM |
| Maksimum Bellek | 2 TB DDR4 | Bellek Hızı | 3200 MT/s |
| Bellek Tipi | ECC RDIMM / LRDIMM | Optane | Persistent Memory 200 Series |
Depolama ve Ağ
| Top-Loading Sürücü | 45x 3.5" Hot-Swap | Arabirim | SAS3 / SATA3 |
|---|---|---|---|
| Arka Sürücü | 2x 2.5" Hot-Swap | Varsayılan Arka Arabirim | SATA |
| Varsayılan Toplam Bay | 47x | M.2 | 1x NVMe / SATA |
| SAS | 12Gbps / IT Mode | SATA | 6Gbps |
| NVMe RAID | RAID 0 / 1* | SuperDOM | 2x |
| Ağ | 2x 10GBASE-T RJ45 | Ağ Denetleyici | Intel X550 |
| BMC LAN | 1x 1GbE RJ45 | Video | 1x VGA |
PCIe, Güç ve Fiziksel Yapı
| PCIe x16 | 2x PCIe 4.0 x16 LP | PCIe x8 | 2x PCIe 4.0 x8 LP |
|---|---|---|---|
| Fan | 5x 80 mm'e kadar | Güvenlik | TPM 2.0 / Silicon RoT |
| Güç Kaynağı | 1600W Redundant | PSU Verimliliği | Platinum %94 |
| Yükseklik | 178 mm | Genişlik | 437 mm |
| Derinlik | 660 mm | Net Ağırlık | 45.36 kg |

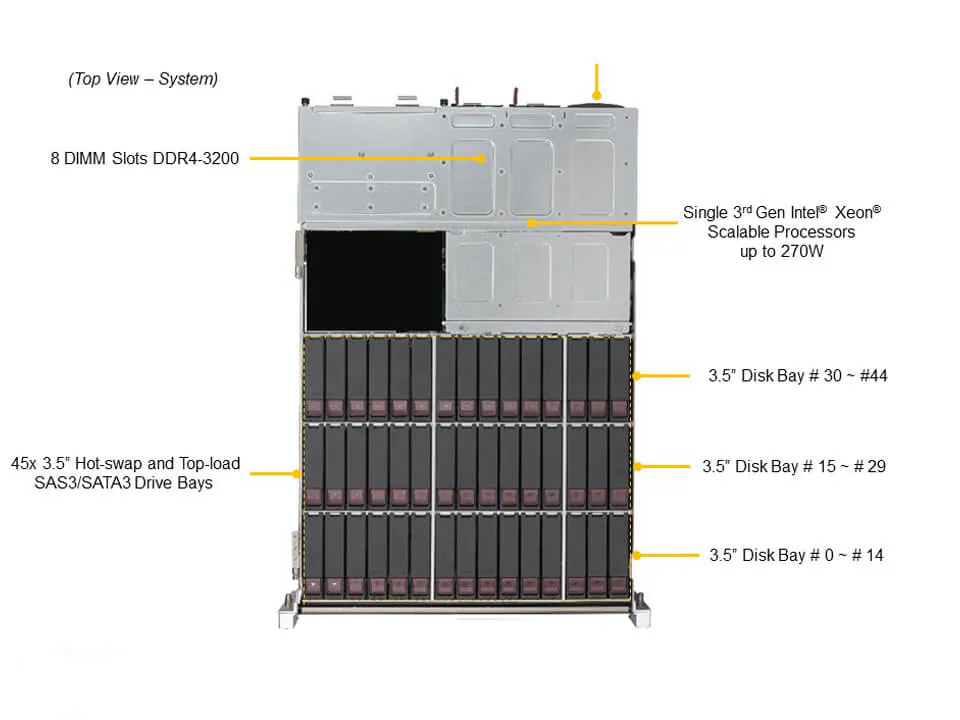

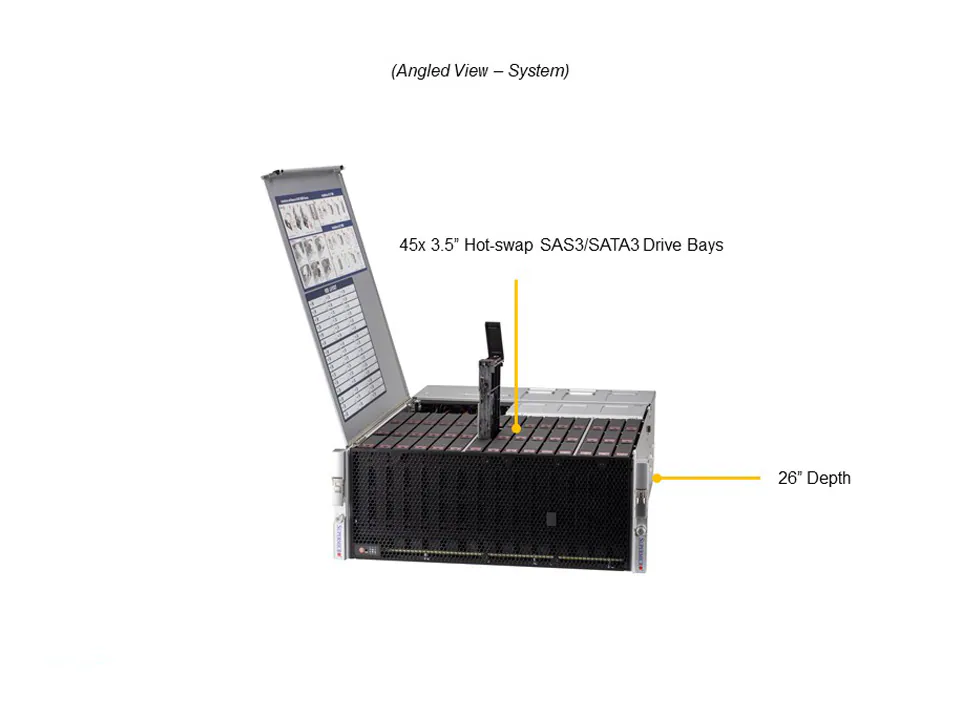

45x Top-Loading Hot-Swap Depolama
Ana depolama alanı 45 adet top-loading hot-swap 3.5" SAS/SATA sürücü yuvası sunar. Ayrıca top-loading tasarım 4U rack alanında yüksek disk yoğunluğu sağlar.
Böylece yedekleme, arşiv ve veri ambarı uygulamaları geniş kapasiteden yararlanabilir. Bunun yanında hot-swap yapı sürücü bakım işlemlerini kolaylaştırır. Sonuç olarak sistem kapasite ve servis kolaylığını aynı platformda birleştirir.
47 Varsayılan Fiziksel Bay
Supermicro ayrıntılı Drive Bays Configuration bölümünde toplam 47 varsayılan bay listeler. Bunların 45 adedi top-loading SAS/SATA sürücüler içindir. Buna ek olarak arka bölüm 2 adet hot-swap 2.5" SATA yuvası sunar.
Böylece toplam fiziksel sürücü bay sayısı 47'ye ulaşır. Ayrıca sistem ayrı bir NVMe/SATA M.2 bağlantısı içerir. Ancak M.2 yuvası bu 47 fiziksel bay hesabına dahil değildir.

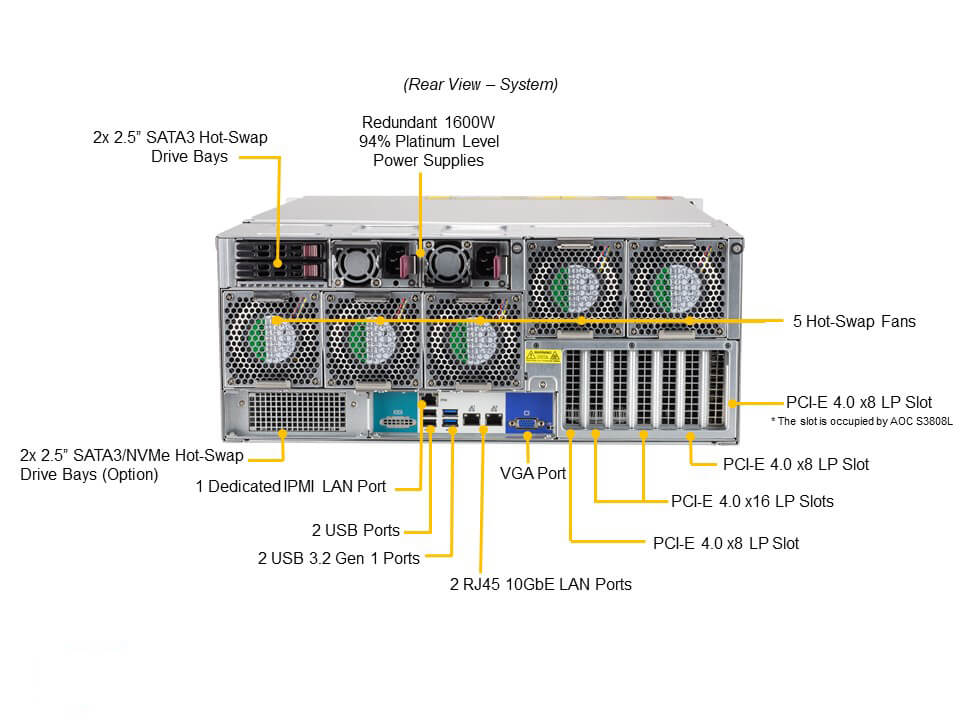

Opsiyonel Arka NVMe veya SATA/SAS
Supermicro arka sürücü alanı için opsiyonel 2x 2.5" NVMe cage seçeneği sunar. Bunun yanında alternatif SATA/SAS cage kiti de bulunur.
Böylece arka sürücü arabirimi kullanım senaryosuna göre değiştirilebilir. Ancak bu kitler mevcut arka sürücü alanının opsiyonel yapılandırmasıdır. Dolayısıyla toplam bay hesabını otomatik olarak 49'a çıkarmak doğru olmaz.
Tek 3rd Gen Intel Xeon Scalable
Sistem tek Socket P+ LGA-4189 üzerinde 3rd Gen Intel Xeon Scalable işlemci kullanır. Ayrıca Supermicro 40 çekirdek ve 80 thread seviyesine kadar destek belirtir.
Bunun yanında işlemci cache kapasitesi 60 MB seviyesine kadar çıkar. Böylece yüksek kapasiteli depolama servisleri güçlü işlem kaynaklarından yararlanabilir.
2 TB DDR4 Bellek
Toplam 8 DIMM yuvası 2 TB'a kadar ECC DDR4-3200 bellek kapasitesi sunar. Ayrıca platform RDIMM ve LRDIMM modüllerini destekler.
Bunun yanında Intel Optane Persistent Memory 200 Series desteği farklı bellek yapılandırmalarına imkan verir. Sonuç olarak sistem kurumsal depolama ve veri işleme uygulamalarına uyum sağlar.
2x 10GBASE-T Ağ
Intel X550 denetleyici 2 adet RJ45 10GBASE-T veri bağlantısını yönetir. Buna ek olarak ayrı 1GbE BMC LAN portu uzaktan yönetim için bağlantı sağlar.
Böylece veri trafiği ile yönetim trafiği birbirinden ayrılır. Ayrıca çift 10GbE bağlantı temel kurumsal ağ ihtiyacını doğrudan karşılar.
PCIe 4.0 Genişleme
Genişleme tarafında 2 adet PCIe 4.0 x16 low-profile slot bulunur. Buna ek olarak sistem 2 adet PCIe 4.0 x8 low-profile yuva sunar.
Böylece ek ağ veya depolama kartları sisteme eklenebilir. Ayrıca PCIe 4.0 altyapısı yüksek bant genişliği gerektiren adaptörler için güçlü bağlantı sağlar.
1600W Platinum Güç ve Soğutma
Güç altyapısı 1600W redundant Platinum PSU kullanır. Ayrıca güç kaynağı %94 verimlilik seviyesine ulaşır.
Bunun yanında sistem 5 adede kadar ağır hizmet tipi 80 mm PWM fan destekler. Böylece yoğun sürücü yapısı için gerekli hava akışı korunur.
Kullanım Alanları
Depolama Hakkında Sık Sorulan Sorular
SSG-540P-E1CTR45L kaç sürücü yuvası sunar?
45 mi yoksa 47 sürücü yuvası mı var?
Arka yuvalarda NVMe kullanılabilir mi?
M.2 desteği var mı?
Donanım Hakkında Sık Sorulan Sorular
Kaç işlemci kullanır?
Maksimum bellek kapasitesi nedir?
Ağ bağlantısı nedir?
Güç kaynağı nedir?
SAS/SATA disk, NVMe, bellek, PCIe ve ağ seçenekleri hakkında bilgi almak için iletişime geçebilirsiniz.
Tüm Özellikler
| Marka | Supermicro |
|---|---|
| Form Faktör | 4U |
| CPU Soket | 1 CPU |
| Bellek Desteği | 8x DDR4 DIMM |
| Maksimum Bellek | 2 TB |
| M.2 | 1x NVMe/SATA |
| Ağ | 2x 10GBASE-T |
