Supermicro SSG-610P-ACR12N4H | 1U MegaDC Storage Server – 18x Sürücü Yuvası

Supermicro SSG-610P-ACR12N4H, çift Socket P+ LGA-4189 üzerinde 3rd Gen Intel Xeon Scalable işlemcileri destekler. Ayrıca CPU başına 38 çekirdek, 76 thread ve 57 MB cache seviyesine kadar destek sunar.

Bunun yanında Supermicro hava soğutmalı yapı için 120W ile 205W TDP aralığını belirtir. Böylece sistem depolama servislerinin yanında veri analitiği ve veri tabanı gibi işlem yoğun uygulamalara da kaynak sağlayabilir.

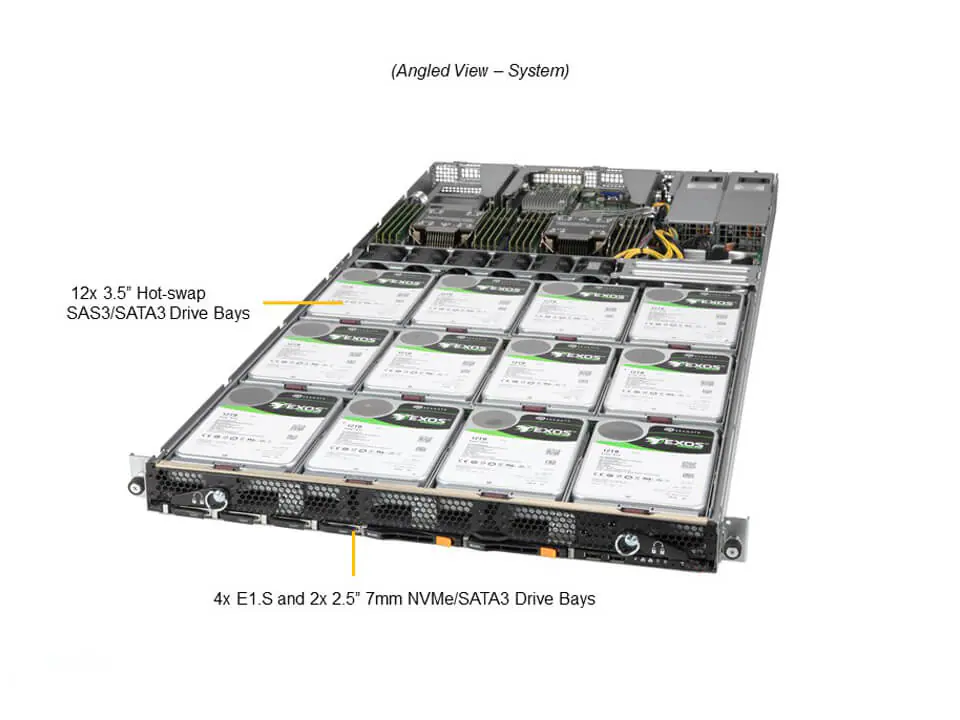

Ana kapasite katmanını 12 adet 3.5" hot-swap SAS/SATA sürücü yuvası oluşturur. Ayrıca Supermicro bu sürücüler için Broadcom 3916 üzerinden RAID desteği sunar.

Böylece büyük kapasiteli SAS veya SATA sürücüler 1U sistem içinde kullanılabilir. Bunun yanında hot-swap yapı bakım süreçlerini kolaylaştırır. Dolayısıyla sürücüler yoğun rack ortamlarında daha kolay yönetilebilir. Sonuç olarak MegaDC platformu kompakt yapıda yüksek depolama kapasitesi sağlar.

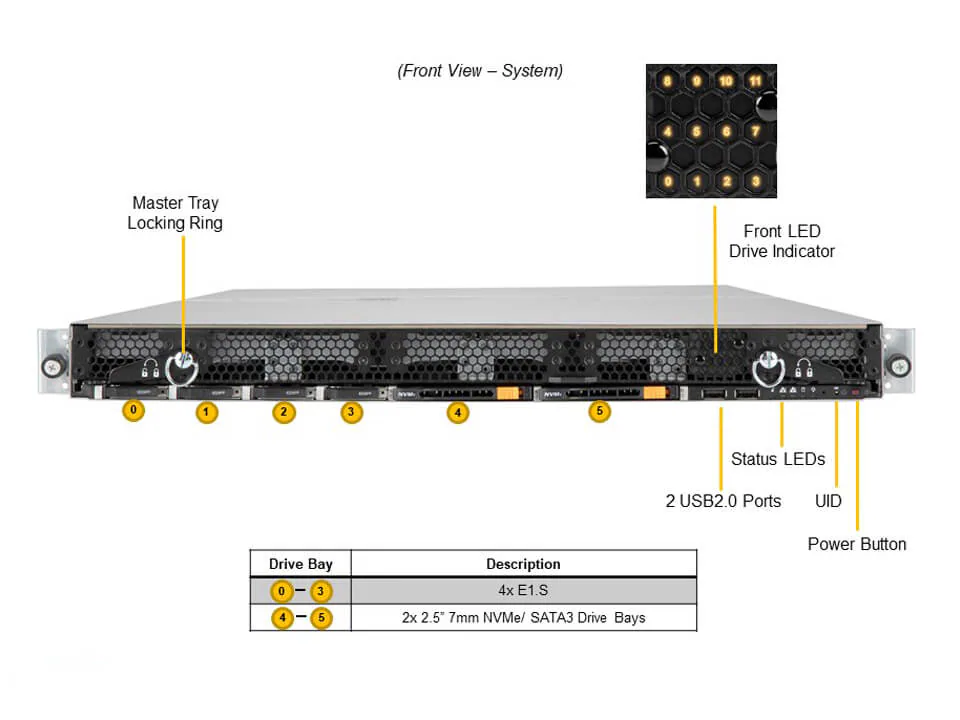

Ön bölümde 4 adet hot-swap E1.S NVMe sürücü yuvası bulunur. Ayrıca E1.S form faktörü hızlı NVMe depolama için ayrı bir katman sağlar.

Bunun yanında E1.S sürücüler veri erişim hızının ön planda olduğu iş yüklerinde kullanılabilir. Böylece yüksek kapasiteli SAS/SATA alanı ile performans odaklı NVMe depolama aynı sunucuda birleşir. Sonuç olarak platform iki farklı depolama ihtiyacını tek sistemde karşılayabilir.

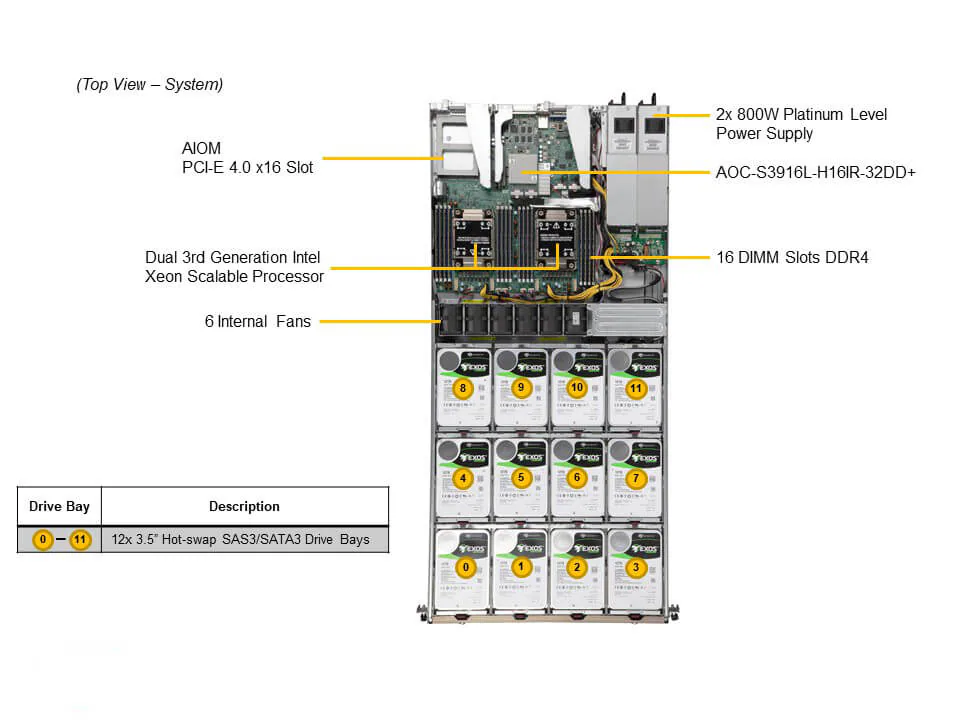

Supermicro ayrıntılı Drive Bays Configuration bölümünde toplam 18 fiziksel yuva listeler. Bunların 12 adedi 3.5" SAS/SATA sürücüler için ayrılır. Buna ek olarak 4 adet E1.S NVMe ve 2 adet 7 mm NVMe yuvası bulunur.

Dolayısıyla toplam fiziksel sürücü sayısı 12 + 4 + 2 ile 18'e ulaşır. Bunun yanında sistem 2 adet M.2 NVMe/SATA bağlantısı sunar. Ancak M.2 yuvaları 18 fiziksel hot-swap sürücü yuvasına dahil değildir.

Ayrıntılı teknik yapılandırma ön bölümde 2 adet hot-swap 7 mm NVMe sürücü yuvası listeler. Böylece E1.S sürücülere ek bir NVMe depolama seçeneği oluşur.

Bununla birlikte resmi sayfanın Key Features bölümü aynı iki yuvayı NVMe/SATA olarak tanımlar. Buna karşılık ayrıntılı Drive Bays Configuration yalnızca NVMe ifadesini kullanır. Bu nedenle burada ayrıntılı sürücü yapılandırmasını baz almak daha uygundur.

SSG-610P-ACR12N4H, Broadcom 3916 üzerinden RAID desteği sunar. Böylece SAS tabanlı ana depolama katmanında RAID yapılandırmaları oluşturulabilir.

Bunun yanında RAID altyapısı farklı veri koruma ve performans ihtiyaçlarına uyum sağlar. Dolayısıyla sürücü sayısı ile iş yüküne göre uygun RAID seviyesi seçilebilir. Sonuç olarak depolama yapısı kurumsal gereksinimlere göre şekillendirilebilir.

Sunucu üzerinde iki adet onboard SFP28 25GbE veri bağlantısı bulunur. Ayrıca Supermicro ağ altyapısında Mellanox bağlantısını belirtir.

Buna ek olarak ayrı 1GbE RJ45 BMC portu yönetim trafiğini taşır. Böylece veri ağı ile sunucu yönetim ağı birbirinden ayrılabilir. Sonuç olarak yüksek depolama trafiği için çift 25GbE bağlantı hazır olarak sunulur.

Varsayılan genişleme yapısında iki adet PCIe 4.0 x16 low-profile ve bir adet PCIe 4.0 x8 low-profile slot bulunur. Buna ek olarak sistem bir adet PCIe 4.0 x16 AIOM bağlantısı sunar.

AIOM yuvası OCP 3.0 ile uyumludur. Böylece kullanım ihtiyacına göre farklı ağ adaptörleri eklenebilir. Ayrıca bu yapı onboard 25GbE bağlantının yanında ek ağ seçeneklerine imkan verir. Dolayısıyla sistem farklı ağ gereksinimlerine daha kolay uyum sağlar.

Toplam 16 DIMM yuvası 4 TB'a kadar ECC DDR4-3200 bellek kapasitesi sağlar. Ayrıca sistem RDIMM ve LRDIMM modüllerini destekler.

Bunun yanında yüksek bellek kapasitesi veri tabanı, analitik ve depolama servisleri için geniş çalışma alanı sunar. Böylece işlemci ve depolama kaynakları bellek yoğun iş yüklerinde daha verimli kullanılabilir. Sonuç olarak yoğun veri işleme görevleri için güçlü bir bellek altyapısı elde edilir.

Standart SSG-610P-ACR12N4H modeli iki adet 800W redundant güç kaynağı kullanır. Ayrıca PSU'lar Platinum seviyesinde %94 verimlilik sunar.

Soğutma tarafında sistem 6 adede kadar ağır hizmet tipi 4 cm fan kullanır. Bunun yanında PWM kontrolü fan hızını çalışma koşullarına göre ayarlar. Böylece yoğun 1U yapıda gerekli hava akışı korunur.
