Supermicro SSG-610P-ACR12N4L | 1U MegaDC Storage Server – 12x SAS/SATA + 4x E1.S
Supermicro SSG-610P-ACR12N4L, yüksek yoğunluklu depolama iş yükleri için geliştirilen 1U MegaDC storage server platformudur. Çift 3rd Gen Intel Xeon Scalable işlemci ve 16x DDR4 DIMM ile 4 TB’a kadar bellek sunar. Ayrıca varsayılan yapılandırmada 12x 3.5″ hot-swap SAS/SATA ve 4x E1.S NVMe yuvası bulunur. Bunun yanında Broadcom 3224 HBA, 2x 25GbE SFP28, PCIe 4.0 AIOM ve 2x 800W Platinum güç kaynağı yer alır.

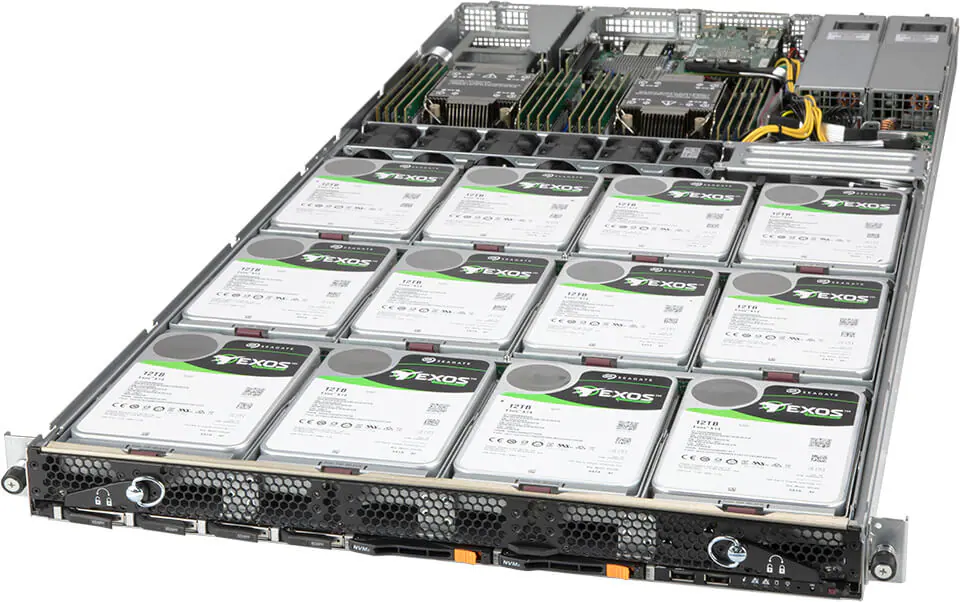

Supermicro SSG-610P-ACR12N4L, yoğun depolama uygulamaları için geliştirilen 1U MegaDC storage server platformudur. Çift 3rd Gen Intel Xeon Scalable işlemci güçlü bir hesaplama altyapısı sunar. Bunun yanında 16 DIMM yuvası ile 4 TB'a kadar ECC DDR4-3200 bellek kapasitesine ulaşır.
Varsayılan depolama yapılandırmasında 12 adet 3.5" hot-swap SAS/SATA ve 4 adet hot-swap E1.S NVMe yuvası bulunur. Böylece 1U yapıda toplam 16 varsayılan fiziksel sürücü yuvası sunulur. Ayrıca Key Features bölümünde 2 adet 7 mm NVMe/SATA yuvası da belirtilir.
Depolama Mimarisi
SSG-610P-ACR12N4L, kapasite odaklı SAS/SATA depolama ile E1.S NVMe sürücüleri aynı platformda birleştirir. Ayrıca Broadcom 3224 HBA, SAS sürücüler için host bus adapter altyapısı sağlar. Bunun yanında PCIe 4.0 AIOM ağ genişletme seçeneklerini artırır. Sonuç olarak sistem yoğun rack ortamlarında esnek bir depolama platformu oluşturur.
Supermicro SSG-610P-ACR12N4L Genel Bakış
Supermicro SSG-610P-ACR12N4L, çift Socket P+ LGA-4189 üzerinde 3rd Gen Intel Xeon Scalable işlemcileri destekler. Ayrıca CPU başına 38 çekirdek, 76 thread ve 57 MB cache seviyesine kadar destek sunar.
Bunun yanında Supermicro hava soğutmalı işlemciler için 120W ile 205W TDP aralığını belirtir. Böylece depolama servislerinin yanında veri tabanı ve analitik gibi işlem yoğun iş yükleri de çalıştırılabilir.
Öne Çıkan Özellikler
Teknik Özellikler
İşlemci ve Bellek
| Ürün Kodu | SSG-610P-ACR12N4L | Form Faktör | 1U Rackmount |
|---|---|---|---|
| Anakart | Super X12DPD-A6M25 | Kasa | CSE-802ETS-R804AMP |
| CPU Soket | 2x LGA-4189 | İşlemci | 3rd Gen Intel Xeon Scalable |
| Çekirdek / CPU | 38 Core / 76 Thread'e kadar | Cache / CPU | 57 MB'a kadar |
| CPU TDP | 120W–205W | Bellek | 16x DDR4 DIMM |
| Maksimum Bellek | 4 TB DDR4 | Bellek Hızı | 3200 MT/s |
Depolama ve Ağ
| 3.5" Sürücü | 12x Hot-Swap | Arabirim | SAS / SATA |
|---|---|---|---|
| E1.S | 4x Hot-Swap | E1.S Arabirim | NVMe |
| Varsayılan Bay | 16x | 7 mm Yuva | 2x NVMe/SATA* |
| M.2 | 2x M-key | M.2 Arabirim | NVMe / SATA |
| HBA | Broadcom 3224 | Ağ | 2x 25GbE SFP28 |
| BMC LAN | 1x 1GbE RJ45 | AIOM | 1x PCIe 4.0 x16 |
PCIe, Güç ve Fiziksel Yapı
| PCIe x16 | 2x PCIe 4.0 x16 LP | PCIe x8 | 1x PCIe 4.0 x8 LP |
|---|---|---|---|
| AIOM | PCIe 4.0 x16 | Uyumluluk | OCP 3.0 |
| USB | 2x USB 3.0 Rear + 2x USB 2.0 Front | Video | 1x VGA |
| Fan | 6x 4 cm'e kadar | Güç Kaynağı | 2x 800W Redundant |
| PSU Verimliliği | Platinum %94 | Net Ağırlık | 17.9 kg |
| Yükseklik | 43.18 mm | Genişlik / Derinlik | 447.04 / 939.8 mm |

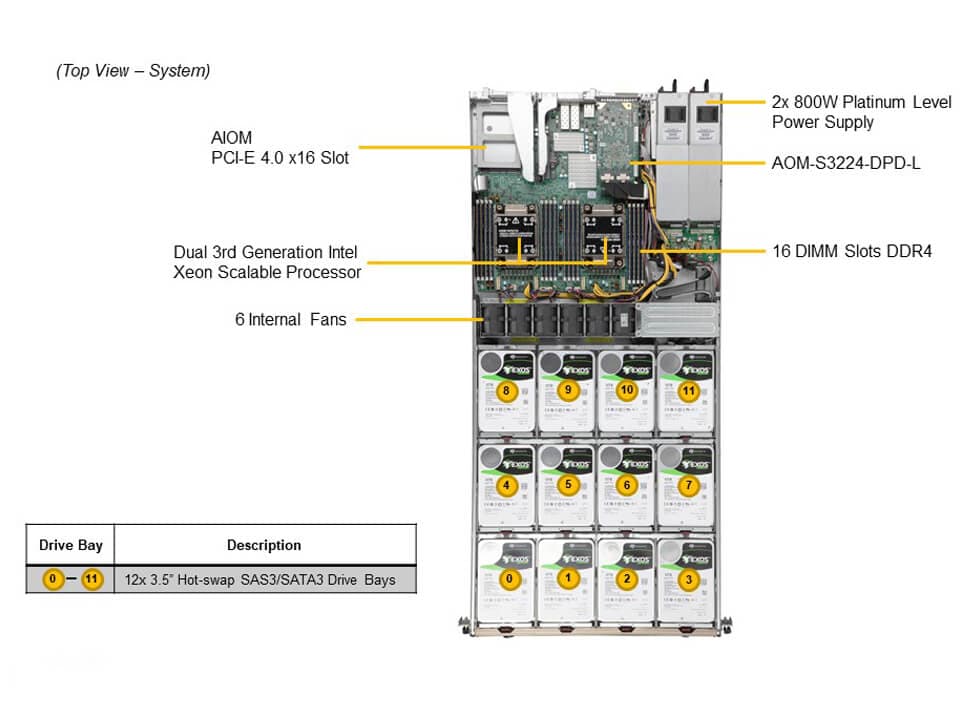

12x Hot-Swap SAS/SATA Depolama
Ana kapasite katmanında 12 adet 3.5" hot-swap SAS/SATA sürücü yuvası bulunur. Ayrıca Broadcom 3224 HBA bu sürücüler için bağlantı altyapısını sağlar.
Böylece yüksek kapasiteli SAS veya SATA sürücüler kompakt 1U yapıda kullanılabilir. Bunun yanında hot-swap tasarım bakım süreçlerini kolaylaştırır. Sonuç olarak yoğun rack ortamlarında yüksek kapasite ile servis kolaylığı birlikte sağlanır.

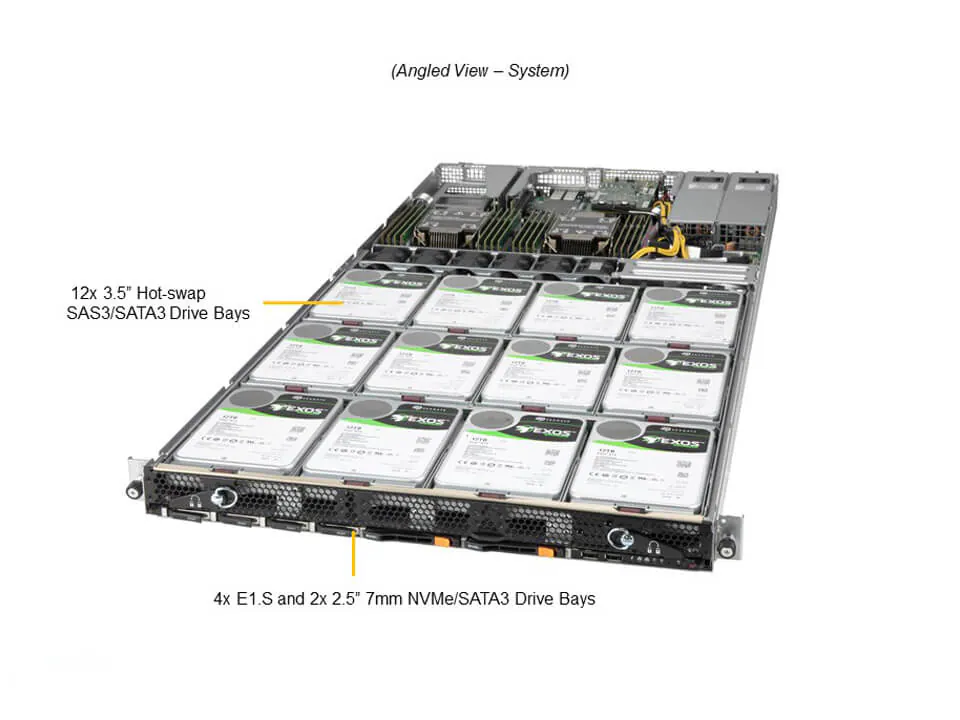

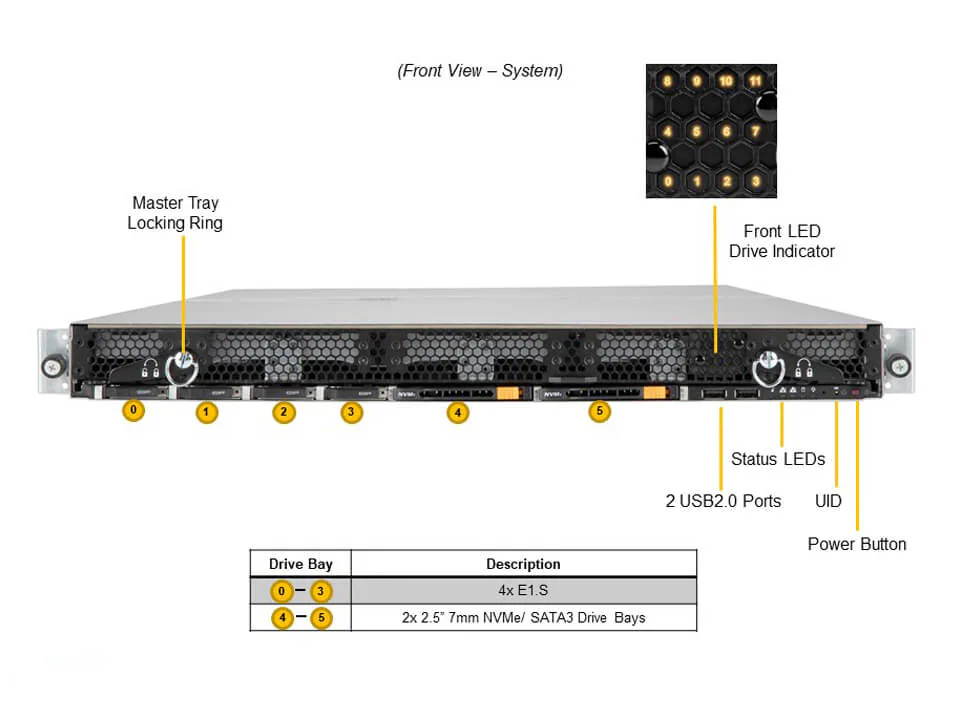

4x E1.S NVMe Depolama
Ön bölüm 4 adet hot-swap E1.S NVMe sürücü yuvası sunar. Ayrıca EDSFF Short form faktörü hızlı NVMe depolama için ayrı bir performans katmanı oluşturur.
Bunun yanında E1.S sürücüler hızlı veri erişimi isteyen uygulamalarda kullanılabilir. Böylece SAS/SATA kapasitesi ile NVMe performansı tek platformda birleşir.
Broadcom 3224 HBA
Supermicro bu modelde Broadcom 3224 Host Bus Adapter kullanır. Bu nedenle model, RAID denetleyicisinden ziyade HBA tabanlı disk erişimine odaklanır.
Bunun yanında HBA yaklaşımı yazılım tanımlı depolama çözümleri için esnek bir temel sunabilir. Böylece disk yönetimini işletim sistemi veya depolama yazılımı üstlenebilir.

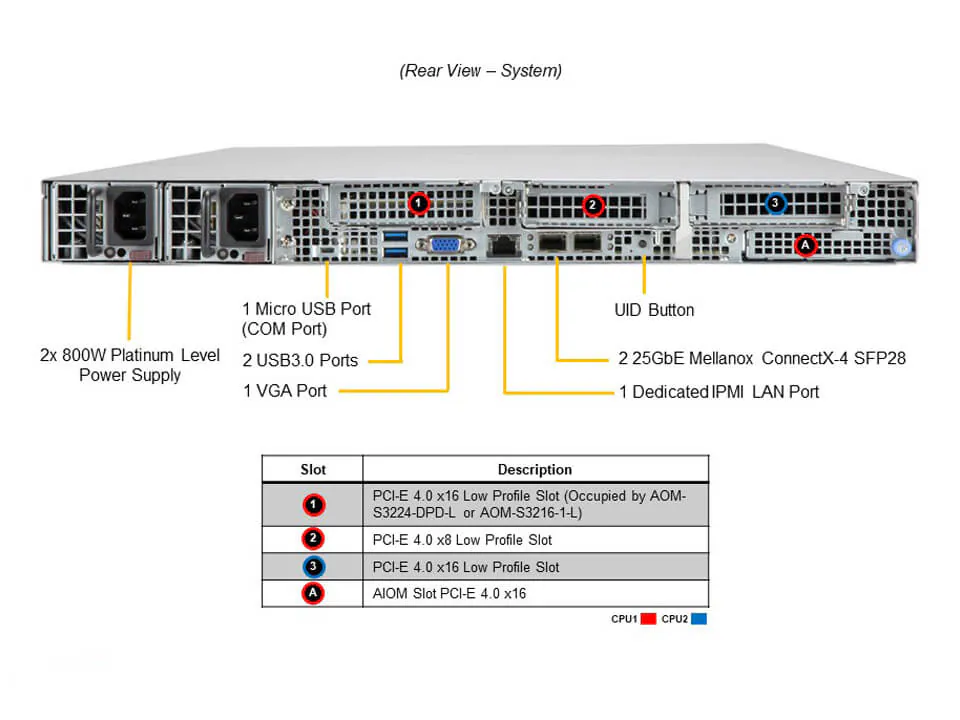

2x 25GbE SFP28 Ağ
Sistem üzerinde 2 adet onboard SFP28 25GbE LAN bağlantısı bulunur. Ayrıca Supermicro ağ altyapısında Mellanox bağlantısını belirtir.
Buna ek olarak ayrı 1GbE BMC portu uzaktan yönetimi destekler. Böylece veri ve yönetim trafiği birbirinden ayrılabilir. Sonuç olarak depolama trafiği için çift 25GbE bağlantı hazır olarak sunulur.
PCIe 4.0 ve AIOM
Varsayılan genişleme yapısında 2 adet PCIe 4.0 x16 ve 1 adet PCIe 4.0 x8 low-profile slot bulunur. Buna ek olarak PCIe 4.0 x16 AIOM yuvası yer alır.
AIOM bağlantısı OCP 3.0 ile uyumludur. Böylece farklı ağ adaptörleri eklenebilir. Dolayısıyla onboard 25GbE bağlantıların yanında ek ağ seçenekleri de değerlendirilebilir.
4 TB DDR4 Bellek
Toplam 16 DIMM yuvası 4 TB'a kadar ECC DDR4-3200 bellek kapasitesi sağlar. Ayrıca sistem RDIMM ve LRDIMM modüllerini destekler.
Bunun yanında yüksek bellek kapasitesi veri analitiği ve depolama hizmetleri için geniş çalışma alanı sağlar. Böylece bellek yoğun iş yükleri daha esnek yapılandırılabilir.
800W Platinum Güç
Standart SSG-610P-ACR12N4L modeli 2 adet 800W redundant güç kaynağı kullanır. Ayrıca PSU'lar Platinum seviyesinde %94 verimlilik sunar.
Bunun yanında 1+1 redundant tasarım güç sürekliliğini destekler. Sonuç olarak yoğun 1U yapı için yedekli ve verimli bir güç altyapısı elde edilir.
Kullanım Alanları
Depolama Hakkında Sık Sorulan Sorular
Varsayılan sürücü yuvası sayısı kaçtır?
7 mm sürücü yuvaları var mı?
E1.S NVMe desteği var mı?
M.2 desteği var mı?
Donanım Hakkında Sık Sorulan Sorular
Hangi HBA kullanılıyor?
Ağ bağlantısı nedir?
Maksimum bellek kapasitesi nedir?
Güç kaynağı nedir?
SAS/SATA disk, E1.S NVMe, HBA, AIOM, bellek ve ağ seçenekleri hakkında bilgi almak için iletişime geçebilirsiniz.
Tüm Özellikler
| Marka | Supermicro |
|---|---|
| Form Faktör | 1U |
| İşlemci Markası | Intel |
| CPU Soket | 2 CPU |
| Bellek Desteği | 16x DDR4 DIMM |
| 3.5" Sürücü | 12x Hot-Swap SAS/SATA |
| E1.S | 4x Hot-Swap NVMe |
| Varsayılan Sürücü Yuvası | 16x |
| HBA | Broadcom |
| PCIe | 2x x16 + 1x x8 |
