Supermicro SSG-640SP-DE1CR60, yüksek kapasiteli depolama uygulamaları için geliştirilen 4U 2-node storage server platformudur. Her node çift 3rd Gen Intel Xeon Scalable işlemci, 16x DDR4 DIMM ve 4 TB’a kadar bellek sunar. Ayrıca node başına 30x top-loading hot-swap SAS3/SATA3 ve 2x internal fixed 2.5" SATA bay bulunur. Böylece sistem genelinde 60x hot-swap ve toplam 64 fiziksel sürücü bayine ulaşır. Bunun yanında node başına 2x NVMe M.2, 2x 10GBASE-T ve 3x PCIe 4.0 x16 bulunur.

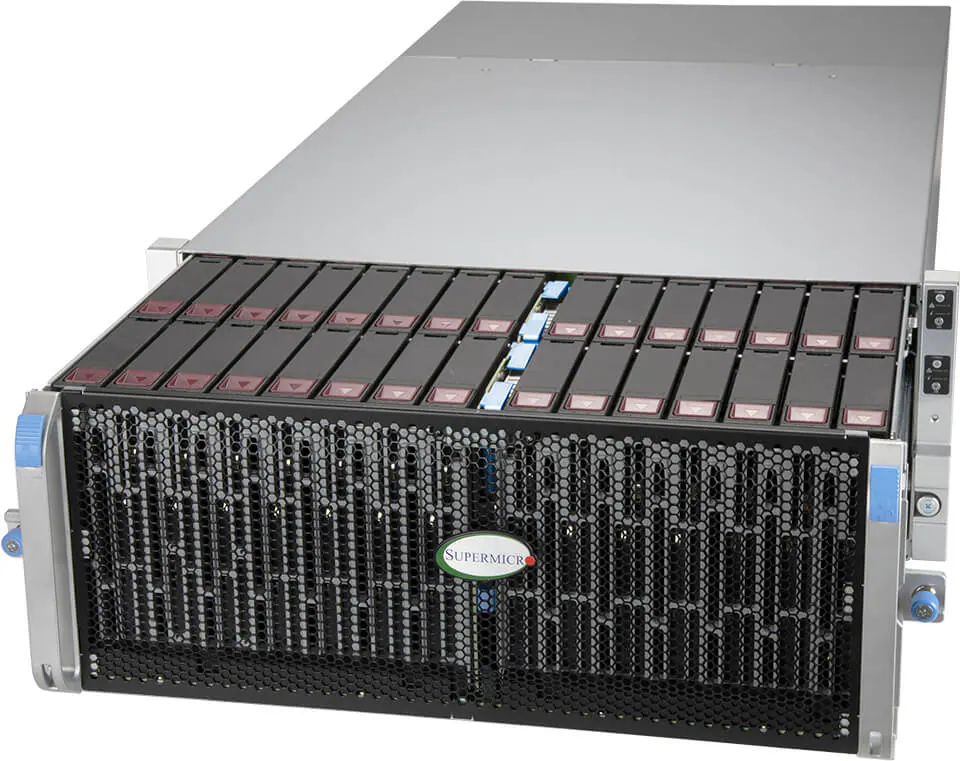

Supermicro SSG-640SP-DE1CR60 | 4U 2-Node Storage Server – 60x Hot-Swap Sürücü
Supermicro SSG-640SP-DE1CR60, yüksek kapasiteli depolama uygulamaları için geliştirilen 4U 2-node storage server platformudur. Her node çift 3rd Gen Intel Xeon Scalable işlemci, 16x DDR4 DIMM ve 4 TB’a kadar bellek sunar. Ayrıca node başına 30x top-loading hot-swap SAS3/SATA3 ve 2x internal fixed 2.5″ SATA bay bulunur. Böylece sistem genelinde 60x hot-swap ve toplam 64 fiziksel sürücü bayine ulaşır. Bunun yanında node başına 2x NVMe M.2, 2x 10GBASE-T ve 3x PCIe 4.0 x16 bulunur.
Supermicro SSG-640SP-DE1CR60, yoğun depolama uygulamaları için geliştirilen 4U 2-node storage server platformudur. Sistem iki adet hot-pluggable node kullanır. Bunun yanında her node çift 3rd Gen Intel Xeon Scalable işlemci ve 16 DIMM ile 4 TB'a kadar ECC DDR4-3200 bellek sunar.
Depolama tarafında sistem genelinde 60 adet top-loading hot-swap SAS3/SATA3 sürücü yuvası bulunur. Ancak her node bu toplamın 30 sürücüsünü kontrol eder. Buna ek olarak node başına 2 adet internal fixed 2.5" SATA bay yer alır. Böylece sistem genelinde toplam fiziksel bay sayısı 64'e ulaşır.
2-Node Depolama Mimarisi

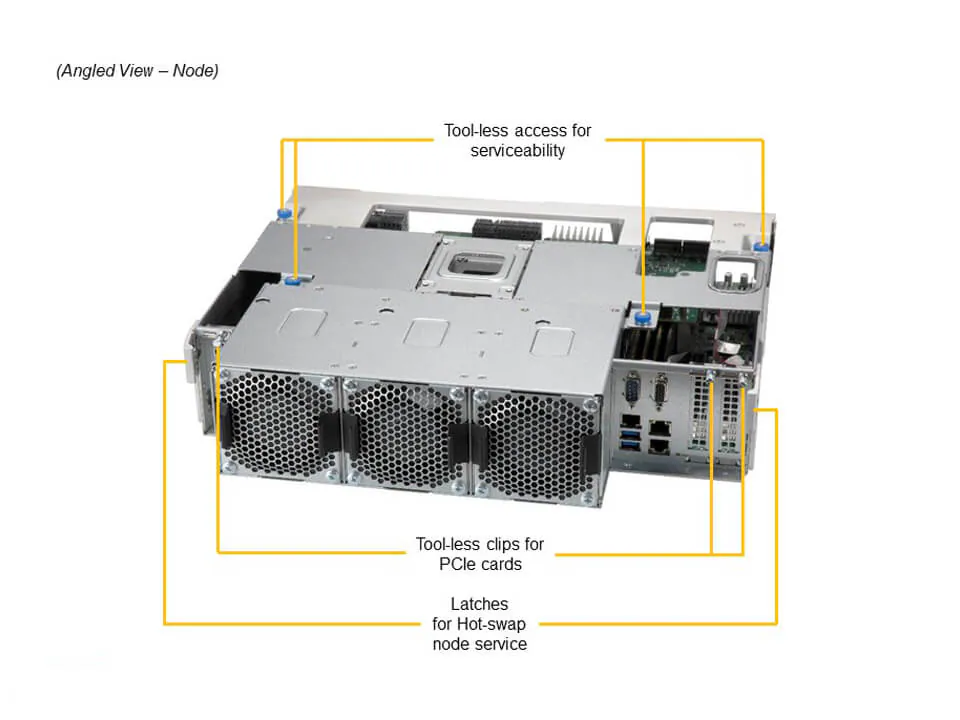

SSG-640SP-DE1CR60, iki hot-pluggable node'u aynı 4U kasada birleştirir. Ayrıca toplam 60 hot-swap sürücüyü iki node arasında eşit biçimde dağıtır. Böylece her node kendi 30 SAS3/SATA3 sürücüsünü kontrol eder. Sonuç olarak platform yüksek depolama yoğunluğunu bağımsız node kaynaklarıyla birlikte sunar.
Supermicro SSG-640SP-DE1CR60 Genel Bakış
Her node çift Socket P+ LGA-4189 üzerinde 3rd Gen Intel Xeon Scalable işlemcileri destekler. Bunun yanında Supermicro CPU başına 36 çekirdek, 72 thread ve 54 MB cache seviyesine kadar destek belirtir.
Ayrıca her node 16 DIMM yuvası üzerinden 4 TB'a kadar ECC DDR4-3200 bellek sunar. Böylece veri analitiği ve yoğun depolama servisleri için güçlü işlem ve bellek kaynakları elde edilir.
Öne Çıkan Özellikler
Teknik Özellikler
Sistem ve İşlemci
| Ürün Kodu | SSG-640SP-DE1CR60 | Üretici | Supermicro |
|---|---|---|---|
| Sistem Tipi | 2-Node Storage Server | Form Faktör | 4U Rackmount |
| Node Sayısı | 2x Hot-Pluggable | Anakart | Super X12DSC-6 |
| Kasa | CSE-947STS-R2K63P | CPU Soketi / Node | 2x LGA-4189 |
| İşlemci | 3rd Gen Intel Xeon Scalable | CPU / Node | 2 CPU |
| Çekirdek / CPU | 36 Core / 72 Thread'e kadar | Cache / CPU | 54 MB'a kadar |
| CPU TDP | 120W–205W | Toplam CPU Soketi | 4 / Sistem |
Bellek ve Ağ
| Bellek Yuvası / Node | 16x DDR4 DIMM | Maksimum Bellek / Node | 4 TB DDR4 |
|---|---|---|---|
| Bellek Tipi | ECC RDIMM / LRDIMM | Bellek Hızı | 3200 MT/s |
| Ağ / Node | 2x 10GBASE-T RJ45 | BMC LAN / Node | 1x 1GbE RJ45 |
| USB / Node | 2x USB 3.0 Rear | Video / Node | 1x VGA |
| SuperDOM / Node | 2x | Yönetim | IPMI 2.0 / KVM over LAN |
Depolama ve Genişleme
| Hot-Swap / Sistem | 60x Top-Loading | Hot-Swap / Node | 30x |
|---|---|---|---|
| Arabirim | SAS3 / SATA3 | Sürücü Boyutu | 3.5" / 2.5" |
| Fixed SATA / Node | 2x Internal 2.5" | Toplam Bay / Node | 32x |
| Toplam Fiziksel Bay / Sistem | 64x | M.2 / Node | 2x NVMe |
| Controller Desteği | Broadcom seçenekleri | PCIe / Node | 3x PCIe 4.0 x16 LP |
Güç, Soğutma ve Fiziksel Yapı
| Güç Kaynağı | 2x 2600W Redundant Hot-Plug | PSU Verimliliği | Titanium %96 |
|---|---|---|---|
| Fan | 6x 8 cm Heavy Duty | Soğutma | Redundant PWM |
| Yükseklik | 6.96" / 177 mm | Genişlik | 17.6" / 447 mm |
| Derinlik | 32" / 826 mm | Net Ağırlık | 107 lbs / 48.53 kg |

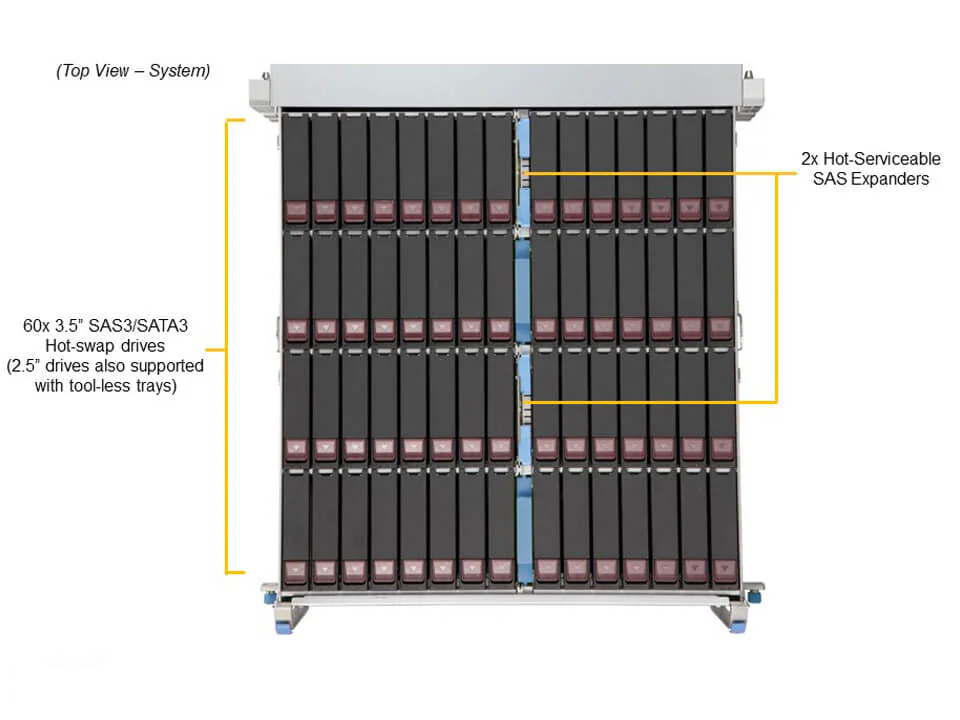

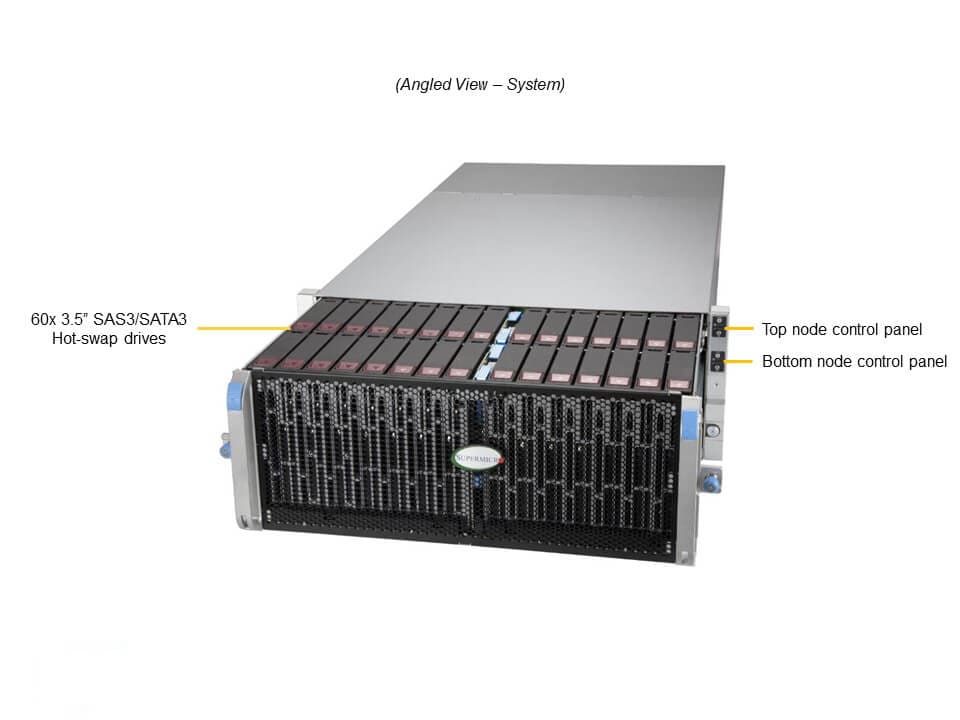

60x Top-Loading Hot-Swap Depolama
Sistem genelinde 60 adet top-loading hot-swap SAS3/SATA3 sürücü yuvası bulunur. Ancak her node bu havuzun 30 sürücüsünü kontrol eder. Böylece depolama alanı iki node arasında 30 + 30 şeklinde ayrılır.
Bunun yanında top-loading tasarım 4U rack alanında yüksek disk yoğunluğu sağlar. Sonuç olarak Big Data, Data Lake ve büyük ölçekli arşiv uygulamaları yüksek kapasiteden yararlanabilir.
32 Sürücü Bayi / Node
Supermicro ayrıntılı Drive Bays Configuration bölümünde node başına toplam 32 bay listeler. Bunların 30 adedi top-loading hot-swap SAS/SATA sürücüler içindir. Buna ek olarak her node 2 adet internal fixed 2.5" SATA bay sunar.
Böylece iki node birlikte toplam 64 fiziksel sürücü bayine ulaşır. Ayrıca her node 2 adet NVMe M.2 yuvasına sahiptir. Ancak M.2 bağlantıları bu 64 bay hesabına dahil değildir.
Node Başına Çift Xeon Scalable
Her node çift Socket P+ LGA-4189 kullanır. Ayrıca platform CPU başına 36 çekirdek, 72 thread ve 54 MB cache seviyesine kadar 3rd Gen Intel Xeon Scalable desteği sunar.
Bunun yanında Supermicro hava soğutmalı yapı için 120W–205W TDP aralığını belirtir. Böylece her node depolama servislerinin yanında yoğun veri işleme görevlerini de üstlenebilir.
Node Başına 4 TB DDR4 Bellek
Her node 16 DIMM yuvası üzerinden 4 TB'a kadar ECC DDR4-3200 bellek kapasitesi sunar. Buna ek olarak sistem RDIMM ve LRDIMM modüllerini destekler.
Böylece iki node kendi bellek kaynaklarını bağımsız olarak kullanır. Bunun yanında yüksek bellek kapasitesi analitik ve yoğun veri işleme iş yükleri için geniş çalışma alanı sağlar.

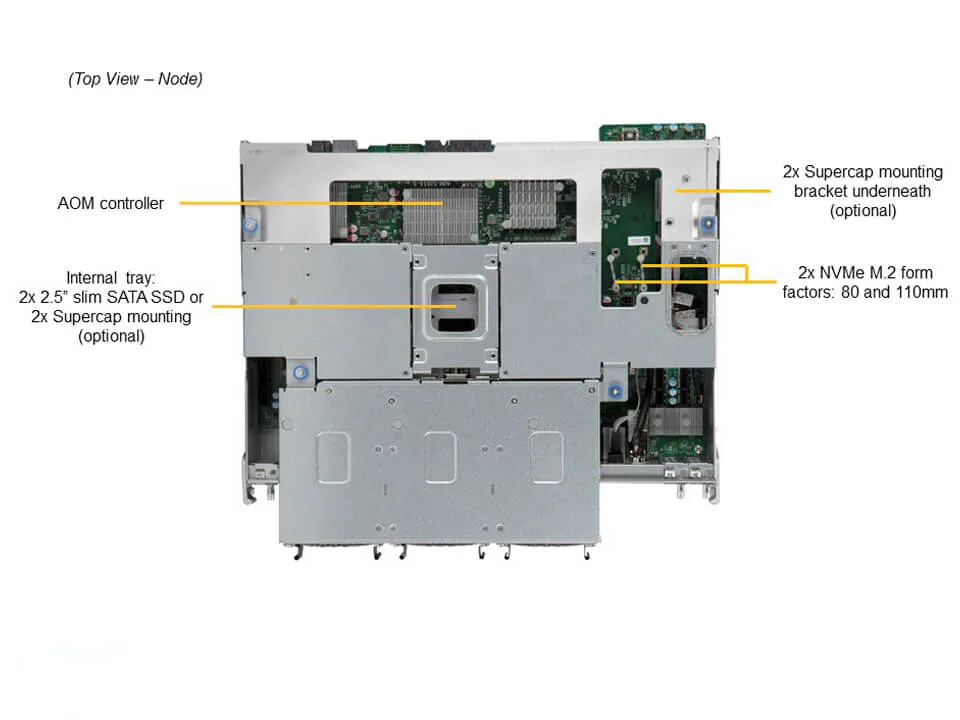

Node Başına 2x NVMe M.2
Her node 2 adet M-key NVMe M.2 yuvası sunar. Böylece işletim sistemi veya hızlı yerel depolama için ayrı M.2 alanı kullanılabilir.
Öte yandan M.2 bağlantıları ana sürücü havuzundan bağımsızdır. Dolayısıyla bu yuvalar toplam 64 fiziksel bay hesabına dahil edilmez.
Node Başına 2x 10GBASE-T

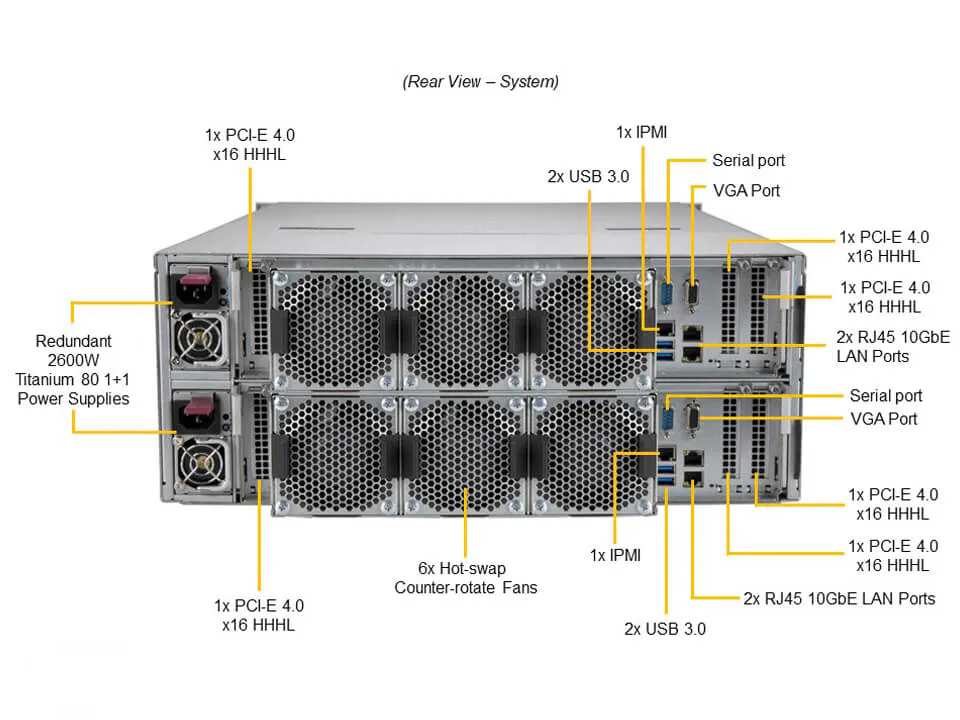

Her node 2 adet RJ45 10GBASE-T veri bağlantısı sunar. Buna ek olarak ayrı 1GbE BMC LAN portu uzaktan yönetimi destekler.
Böylece veri trafiği ve yönetim bağlantısı birbirinden ayrılır. Ayrıca her node kendi ağ bağlantılarını kullandığı için ağ yapılandırması node bazında planlanabilir.
Node Başına PCIe 4.0 Genişleme
Her node 3 adet PCIe 4.0 x16 low-profile genişleme yuvası sunar. Böylece ek ağ veya depolama kartları node bazında sisteme eklenebilir.
Bunun yanında PCIe 4.0 altyapısı yüksek bant genişliği isteyen adaptörler için güçlü bağlantı sağlar. Sonuç olarak sistem farklı veri merkezi gereksinimlerine göre genişletilebilir.
2600W Titanium Güç ve Soğutma
Güç altyapısını 2 adet 2600W redundant hot-plug PSU oluşturur. Ayrıca Titanium sınıfı güç kaynakları %96 verimlilik sunar.
Bunun yanında sistem 6 adet ağır hizmet tipi 8 cm fan kullanır. Böylece yüksek sürücü yoğunluğu ve çift node yapısı için gerekli hava akışı sağlanır.
Kullanım Alanları
Depolama Hakkında Sık Sorulan Sorular
SSG-640SP-DE1CR60 kaç hot-swap sürücü yuvası sunar?
60 sürücü iki node tarafından ortak mı kullanılır?
Toplam fiziksel bay sayısı kaçtır?
M.2 desteği var mı?
Node ve Donanım Hakkında Sık Sorulan Sorular
Kaç node bulunur?
Her node kaç işlemci kullanır?
Her node ne kadar bellek destekler?
Ağ bağlantısı nedir?
Güç kaynağı nedir?
SAS/SATA disk, controller, node, bellek ve ağ seçenekleri hakkında bilgi almak için iletişime geçebilirsiniz.
Tüm Özellikler
| Marka | Supermicro |
|---|---|
| Form Faktör | 4U |
| Node Sayısı | 2 Node |
| Bellek Desteği | 16x DDR4 DIMM |
| Maksimum Bellek | 4 TB / Node |
| Hot-Swap Sürücü | 30x / Node |
| M.2 | 2x NVMe / Node |
| Ağ | 2x 10GBASE-T / Node |
